  • 取り付けも操作も簡単。
  • コンパクトで、加工範囲が広い。
  • X軸行程約1mの工作機械に取り付けることができる。
  • 5軸工作機械と合わせて同時加工ができる。また、4軸工作機械にも合わせることができる。傾斜軸はわが社のDC / AC一軸サーボコントローラと合わせてMコードに接続する。

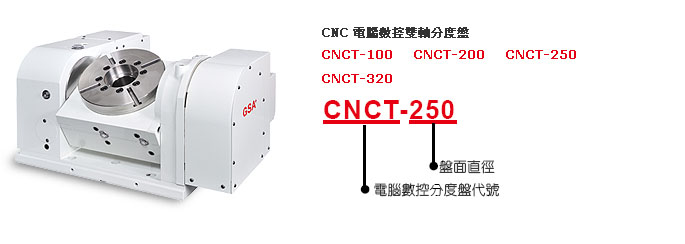

目 / 型

CNCT-100

CNCT-200

CNCT-250

CNCT-320

盤面直徑(mm)

120

200

250

320

垂直中心高(mm)

150

195

225

225

垂直全高(不含馬達罩)(mm)

235

360

355

425

貫穿孔徑(mm)

30H7

35H7

70H7

110H7

T型槽寬(mm)

10H7

12H7

12H7

14H7

導槽塊(mm)

14h7

18h7

18h7

18h7

伺服馬達型式



旋轉軸

傾斜軸

旋轉軸

傾斜軸

旋轉軸

傾斜軸

旋轉軸

傾斜軸

三菱

HF-75T

HF-75T

HF-104T

HF-154T

HF-104T

HF-154T

HF-154T

HF-204S

發那科

α2 i

α2 i

α4 i

α8 i

α4 i

α8 i

α8 i

α12 i

西門子

1FK7042

1FK7042

1FK7060

1FK7063

1FK7060

1FK7063

1FK7066

1FK7083

海德漢

QSY96G

QSY96G

QSY116C

QSY116C

QSY116C

QSY116E

QSY116E

QSY155B

齒數比

1:72

1:120

1:90

1:180

1:90

1:180

1:180

1:180

最小分割單位(度)

0.001°

0.001°

0.001°

0.001°

0.001°

0.001°

0.001°

0.001°

每分鐘最大轉速(rpm)(馬達:2000 / rpm)

27.8

16.7

22.2

11.1

22.2

11.1

11.1

11.1

標準可傾斜角度

-20°~120°

-110°~110°

-110°~110°

-110°~110°

旋轉軸

氣壓剎車扭力(kg•m)(動力源:5kg / cm2)

12

25

50

71

油壓剎車扭力(kg•m)(動力源:20kg / cm2)

24

50

100

142

分割精度等級(sec.)

30"

20"

15"

15"

重覆精度(sec.)

4"

4"

4"

4"

傾斜軸

氣壓/油壓剎車扭力(kg•m)

12/24

25/50

50/100

71/142

分割精度(sec.)

60"

50"

30"

30"

淨重(kgs)

105

240

280

450

最大工件負載

在垂直

W=20 kg

W=50 kg

W=60 kg

W=100 kg

在水平

W=35 kg

W=100 kg

W=100 kg

W=200 kg

最大半徑方向負載

F=400 kg

F=500 kg

F=1200 kg

F=1500 kg

FxL=24 kg•m

FxL=50 kg•m

FxL=100 kg•m

FxL=142 kg•m

FxL=30 kg•m

FxL=102 kg•m

FxL=120 kg•m

FxL=200 kg•m

最大工作慣性矩

0.87kg•cm•sec2

6kg•cm•sec2

8kg•cm•sec2

26kg•cm•sec2

外觀尺寸圖
※上記の仕様について旭陽会社は仕様を変更する権利を留保しますが、顧客の要求仕様は、所定のプロトコル仕様として製造することができます。
