  • ダブルリードウォームギア・ウォーム軸とダブルベアリング設計(軸受増大)、優れた耐摩耗性、5軸工作機械の同時加工に適する。
  • テーブル面中央の高さが低くて、加工範囲が広い。
  • オブションのバランスピストンが選択できる。長期的な重切削加工に適し、耐久性が優れている。




目 / 型

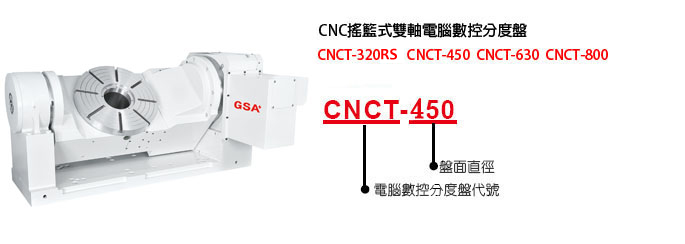

CNCT-320RS

CNCT-450

CNCT-630

CNCT-800

盤面直徑(mm)

320

450

630

800

垂直中心高(mm)

375

440

580

650

垂直全高(不含馬達罩)(mm)

675

650

905

1050

貫穿孔徑(mm)

145H7

150H7

254H7

254H7

T型槽寬(mm)

14H7

14H7

18H7

20H7

導槽塊(mm)

18h7

18h7

22h7

22h7

伺服馬達型式



旋轉軸

傾斜軸

旋轉軸

傾斜軸

旋轉軸

傾斜軸

旋轉軸

傾斜軸

三菱

HF-154T

HF-354S

HF-204S

HF-354S

HF-354S

HF-354S

HF-354S

HF-453S

發那科

α8 i

α22 i

α12 i

α22 i

α22 i

α22 i

α22 i

α30 i

西門子

1FK7063

1FK7101

1FK7083

1FK7101

1FK7101

1FK7101

1FK7101

1FK7103

海德漢

QSY116E

QSY155F

QSY155C

QSY155F

QSY190C

QSY190C

QSY190C

QSY190D

齒數比

1:180

1:180

1:90

1:180

1:180

1:360

1:180

1:720

最小分割單位(度)

0.001°

0.001°

0.001°

0.001°

0.001°

0.001°

0.001°

0.001°

每分鐘最大轉速(rpm)(馬達:2000 / rpm)

11.1

11.1

22.2

11.1

11.1

5.6

11.1

2.7

標準可傾斜角度

-120°~120°

-120°~120°

-120°~120°

-120°~120°

旋轉軸

氣壓剎車扭力(kg•m)(動力源:5kg / cm2)

71

90

350

-

油壓剎車扭力(kg•m)(動力源:20kg / cm2)

142

180

450

450

分割精度等級(sec.)

15"

15"

15"

15"

重覆精度(sec.)

4"

4"

4"

4"

傾斜軸

氣壓/油壓剎車扭力(kg•m)

95/190

120/210

420/800

-/1250

分割精度(sec.)

30"

30"

30"

30"

淨重(kgs)

1050

1160

2650

4850

最大工件負載

在垂直

W=100 kg

W=150 kg

W=300 kg

W=600 kg

在水平

W=200 kg

W=300 kg

W=500 kg

W=1000 kg

最大半徑方向負載

F=1500 kg

F=1880 kg

F=2080 kg

F=2600 kg

FxL=190 kg•m

FxL=210 kg•m

FxL=800 kg•m

FxL=1250 kg•m

FxL=200 kg•m

FxL=280 kg•m

FxL=390 kg•m

FxL=460 kg•m

最大工作慣性矩

26kg•cm•sec2

100kg•cm•sec2

360kg•cm•sec2

1000kg•cm•sec2

外觀尺寸圖
※上記の仕様について旭陽会社は仕様を変更する権利を留保しますが、顧客の要求仕様は、所定のプロトコル仕様として製造することができます。
