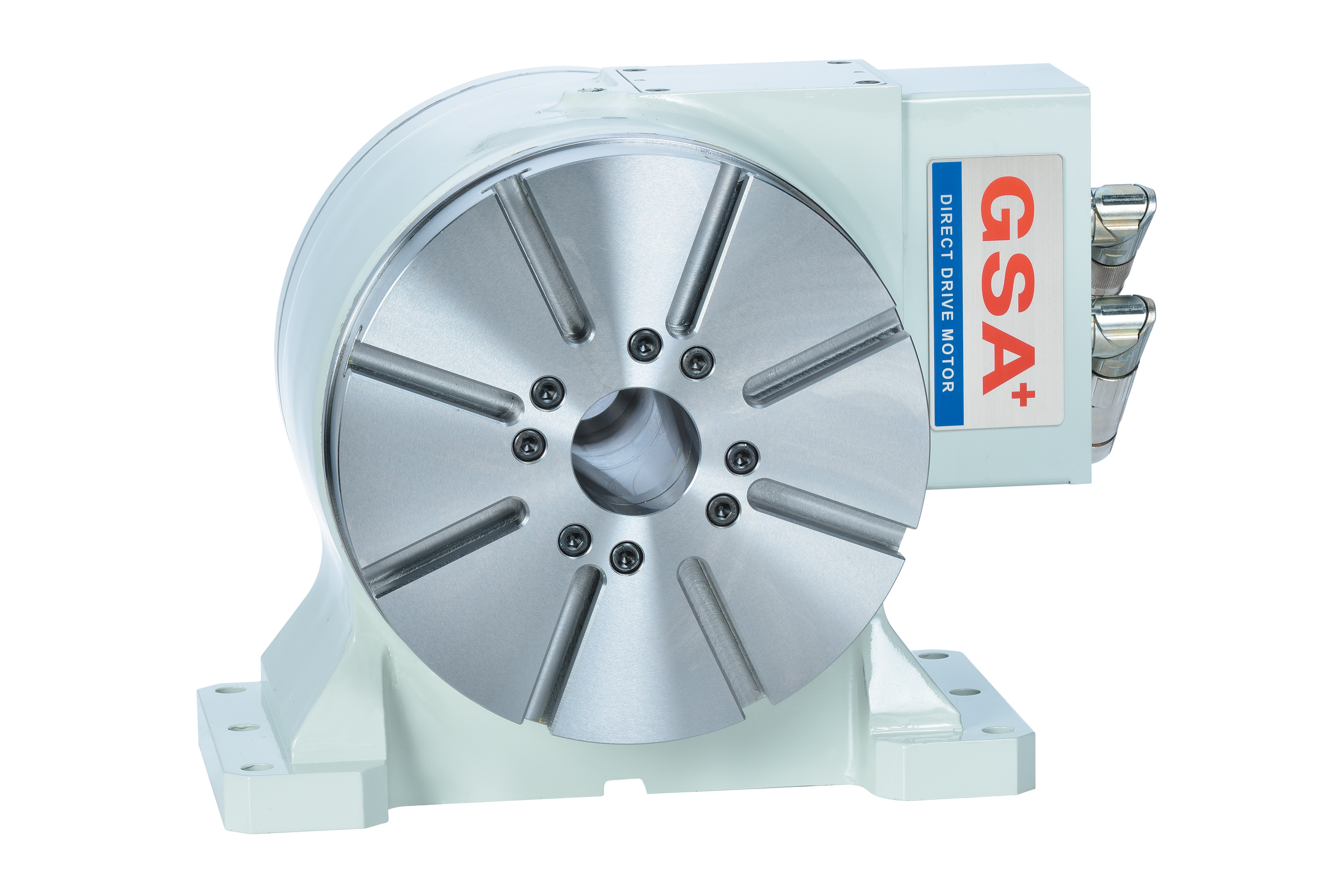

直驅馬達式分度盤 | DDR175-50A~210-100A

項目 / 型號	DDR175-50A	DDR210-50A	DDR210-100A
盤面應用	ø125	ø170 / 200	ø250
中心高	110	135	160
貫穿孔徑	ø20 H7	ø55 H7	ø54 H7
T型槽寬	12 H7	12 H7	12 H7
底面導槽寬	14 H7	18 H7	18 H7
空壓剎車力(5kg/cm²)	97	180	N
油壓剎車力(20kg/cm²)	389	N	600
最大工件負載	30	60	130
最大傾覆負載	120	320	600
光學尺	HEIDENHAIN-ECA80	HEIDENHAIN-ECA80	HEIDENHAIN-ECA70
最小分割單位	0.001°	0.001°	0.001°
分割精度	20"	20"	20"
重複精度	4"	4"	4"
冷卻方式	NATURE	NATURE	NATURE
使用電壓 (三相)	220	220	220
馬達額定/最大扭力	28/83	47/120	93/230
額定/最大轉速	150/250	120/200	120/200
總重	50	68	105
外觀尺寸圖
※以上所列規範旭陽公司保留規格修改權力，客戶可提出需求規格另定規格協議。
