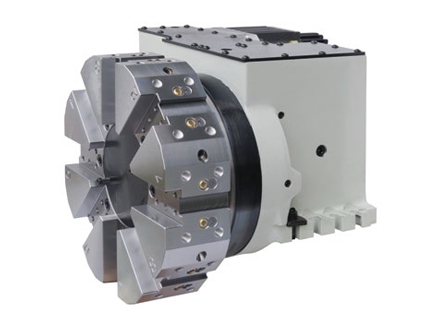

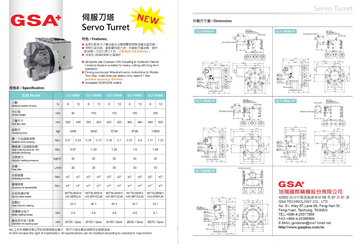

| 伺服刀塔 |
| CLT-80SB, CLT-100SB CLT-125SB, CLT-160SA, CLT-200SB |
|
|
 |
| |
- ■ 全系列採用3 片離合齒及油壓鎖緊耐用性高適合重切削。
- ■ 使用三菱馬達、驅動器為動力源，來驅動刀盤旋轉，動作 快速轉一刀位只需0.1 秒，定點精度可達0.01mm。
- ■ 可接受OEM/ODM 訂單製作。
|
| |
 |
| |
型 號 |
|
CLT-80SB |
CLT-100SB |
CLT-125SB |
CLT-160SA |
CLT-200SB |
刀數 |
N |
8 |
12 |
8 |
12 |
8 |
12 |
8 |
12 |
8 |
12 |
中 心 高 |
mm |
80 |
100 |
125 |
160 |
200 |
刀盤尺寸 |
mm |
290 |
340 |
330 |
420 |
420 |
420 |
480 |
480 |
483 |
600 |
鎖 緊 力
|
kgf |
2646 |
3842 |
5724 |
8790 |
13900 |
轉一刀位並鎖緊 |
Sec. |
0.57 |
0.54 |
0.78 |
0.72 |
0.76 |
0.7 |
0.97 |
0.9 |
1.31 |
1.23 |
轉最遠刀並鎖緊 |
Sec. |
0.87 |
1.34 |
1.32 |
1.6 |
1.98 |
油 壓 壓 力
|
kgf /cm² |
35 |
35 |
35 |
35 |
35 |
流 量
|
L / min |
20 |
20 |
30 |
30 |
30 |
分割精度 |
mm |
±2" |
±2" |
±2" |
±2" |
±2" |
±2" |
±2" |
±2" |
±2" |
±2" |
重複精度 |
mm |
±1" |
±1" |
±1" |
±1" |
±1" |
±1" |
±1" |
±1" |
±1" |
±1" |
伺服馬達型號 |
|
MITSUBISHI
HG-SR52JK |
MITSUBISHI
HG-SR102JK |
MITSUBISHI
HG-SR102JK |
MITSUBISHI
HG-SR102JK |
MITSUBISHI
HG-SR81JK |
齒數比 |
|
24:1 |
45:1 |
45:1 |
45:1 |
24:1 |
馬達額定扭力 |
Nm |
2.4 |
4.8 |
4.8 |
4.8 |
8.1 |
離合齒外徑/型態 |
mm |
Ø125 / 3pcs |
Ø150 / 3pcs |
Ø180 / 3pcs |
Ø230 / 3pcs |
Ø270 / 3pcs |
| ※上記の仕様について旭陽会社は仕様を変更する権利を留保しますが、顧客の要求仕様は、所定のプロトコル仕様として製造することができます。 |
|
|
