  • 高速度
  • 高剛性

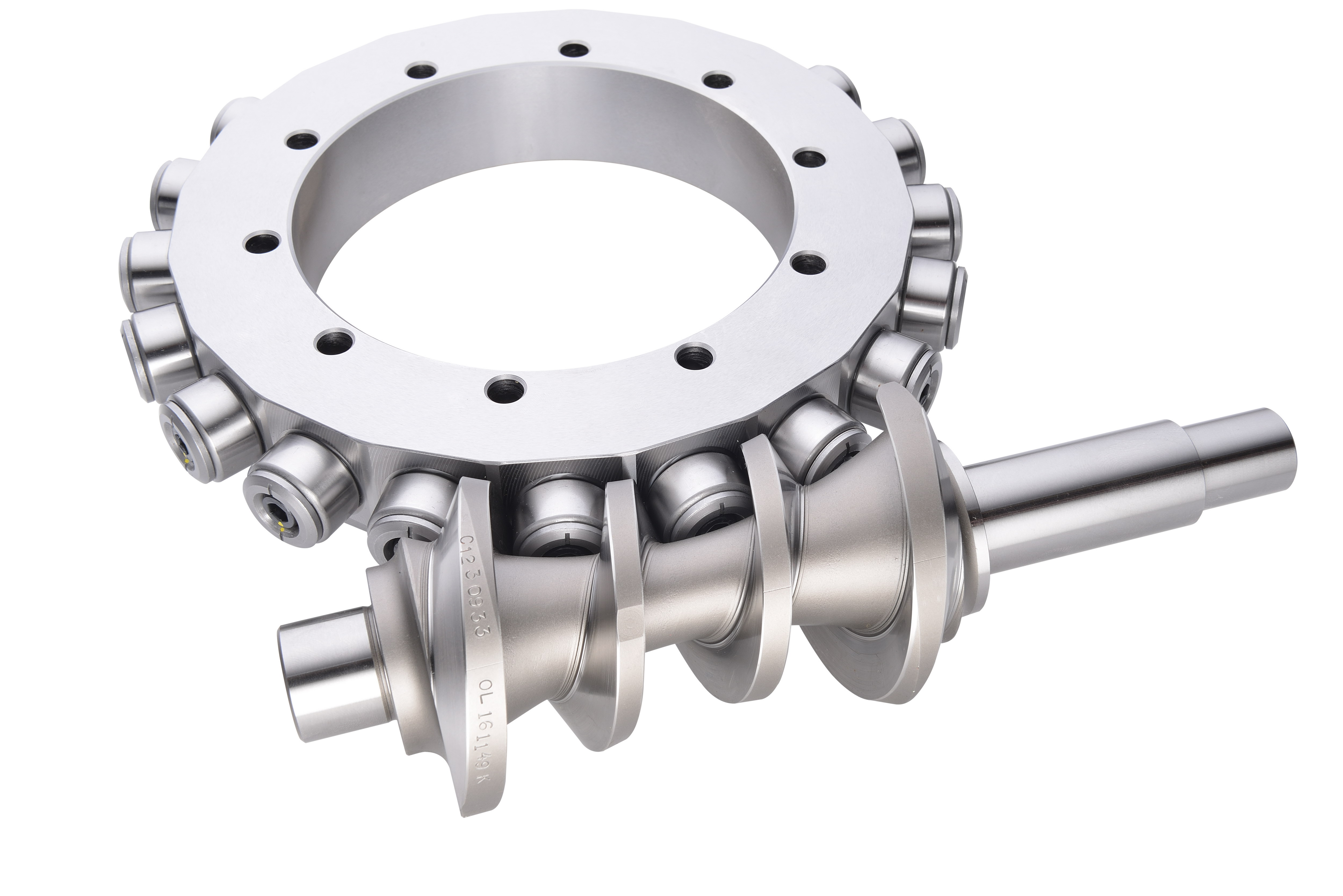

  • ノンバックラッシュ

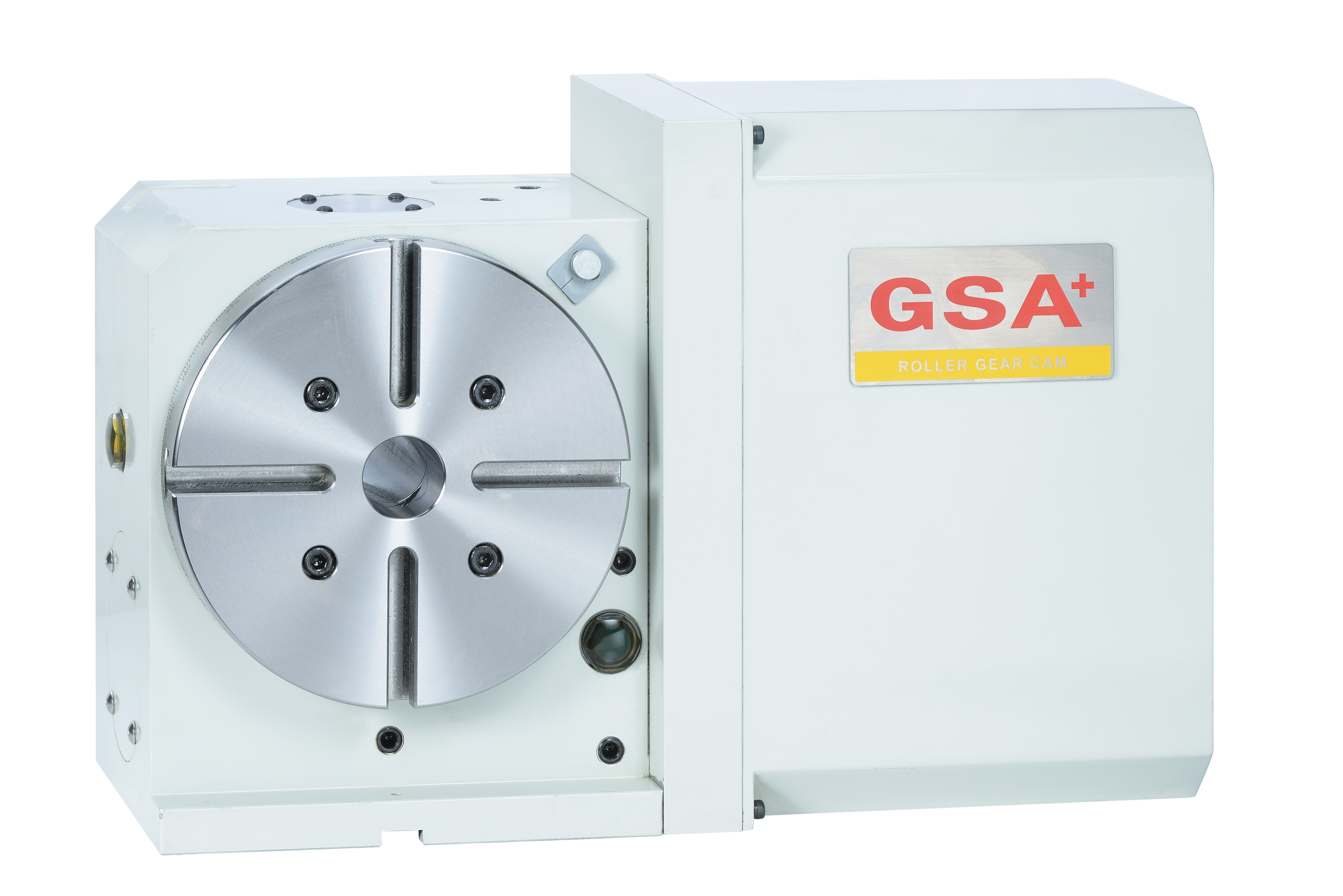

項 目 / 型 號 RCT-170R RCT-200R RCT-250R RCT-320R
盤面直徑(mm) 170 200 250 320
垂直中心高(mm) 135 160 185 210
平置全高(mm) 189 189 220 250
垂直全高(不含馬達罩)(mm) 240 265 320 380
貫穿孔徑(mm)

35H7 /35

35H7 /35

70H7 /70

145H7 /80

T型槽寬(mm)

12H7

12H7

12H7

14H7

導槽塊(mm)

18h7

18h7

18h7

18h7

伺服馬達型式 三菱 HF-104T HF-104T HF-154T HF-154T
發那科 α4 i / 4000 α4 i / 4000 α8 i / 3000 α8 i / 3000
西門子 1FK7060 1FK7060 1FK7063 1FK7063
海德漢 QSY116C QSY116C QSY116E QSY116E
齒數比 1:30 1:40 1:40 1:60
最小分割單位(度) 0.001° 0.001° 0.001° 0.001°
每分鐘最大轉速(rpm)(馬達:2000 / rpm) 66.6 50 50 33.3

氣壓剎車扭力(kg•m)(動力源:5kg / cm2)

25 25 45 71

油壓剎車扭力(kg•m)(動力源:20kg / cm2)

50 50 90 142
分割精度等級(sec.) 20" 20" 20" 20"

重覆精度(sec.)

4" 4" 4" 4"
旋轉加工最大切削力(kg•m) 25 25 60 80
淨重(kgs) 65 80 120 200
最大工件負載 在垂直 W=75 kg W=75 kg W=100 kg W=150 kg
在水平 W=150 kg W=150 kg W=250 kg W=350 kg
最大半徑方向負載 F=800 kg F=800 kg F=1400 kg F=2000 kg
FxL=45 kg•m FxL=45 kg•m FxL=150 kg•m FxL=260 kg•m
FxL=40 kg•m FxL=40 kg•m FxL=100 kg•m FxL=200 kg•m
外觀尺寸圖
※上記の仕様について旭陽会社は仕様を変更する権利を留保しますが、顧客の要求仕様は、所定のプロトコル仕様として製造することができます。
