  • 数倍の生産量増、加工時間削減、コスト低減が可能。
  • 特別な空圧/油圧ディスクブレーキシステムで、重切削に耐える。
  • 加工スピードアップ、一回でローディング、バイト交換回数とスピンドルの回転数が軽減。


目 / 型

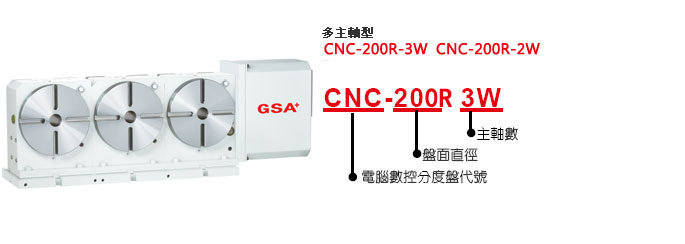

CNC-200R-3W(2W)

盤面直徑(mm)

200

垂直中心高(mm)

190

平置全高(mm)

290

垂直全高(不含馬達罩)(mm)

315

貫穿孔徑(mm)

35H7

T型槽寬(mm)

12H7

導槽塊(mm)

18h7

伺服馬達型式

三菱

西門子

HF-154T

1FK7063

發那科

海德漢

α8 i

QSY116C

最大工件負載

在垂直

W=125 kg

在水平

W=250 kg

外觀尺寸圖
※上記の仕様について旭陽会社は仕様を変更する権利を留保しますが、顧客の要求仕様は、所定のプロトコル仕様として製造することができます。



項 目 / 型 號

CNC-200R-3W

齒數比

90:1

最小分割單位(度)

0.001°

每分鐘最大轉速(rpm)(馬達:2000 / rpm)

22.2

氣壓剎車扭力(kg•m)(動力源:5kg / cm2)

25

油壓剎車扭力(kg•m)(動力源:20kg / cm2)

50

分割精度等級(sec.)

20"

重覆精度(sec.)

單向 4"

雙向 8"

旋轉加工最大切削力(kg•m)

23

淨重(kgs)

270

最大半徑方向負載

W=1100 kg

FxL=50 kg•m

FxL=100 kg•m

外觀尺寸圖
※以上所列規範旭陽公司保留規格修改權力,客戶可提出需求規格另定規格協議。
