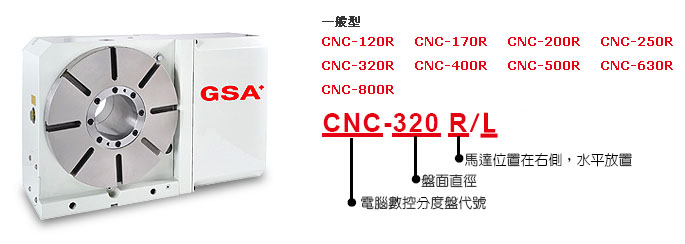

  • 特殊アルメル、青銅ウォームギア、硬化鋼ウォーム軸、精密ベアリングなどから組み立てられた高精密ロータリテーブルである。この組み合わせは精密な長期使用の割出精度を維持できる。
  • ダブルリード、ダブルベアリング設計(軸受増大)、重切削に耐える。
  • テーブル面とスピンドルが一体化で優れた剛性を持つ。
  • 回転速度が速く、ギヤ比は90:1で、現在の高速工作機械に対する要望に副える。
  • 大穴タイプの設計で、ワークがそのままスピンドルに入れる。コストダウンができる。




目 / 型

CNC-120R

CNC-170R

CNC-200R

CNC-250R

CNC-320R

盤面直徑(mm)

120

170

200

250

320

垂直中心高(mm)

115

135

160

185

210

平置全高(mm)

170

165

165

200

240

垂直全高(不含馬達罩)(mm)

193

240

265

315

380

貫穿孔徑(mm)

30H7

35H7

35H7

70H7

110H7

T型槽寬(mm)

10H7

12H7

12H7

12H7

14H7

導槽塊(mm)

14h7

18h7

18h7

18h7

18h7

伺服馬達型式

三菱

HF-75T

HF-104T

HF-104T

HF-104T / HF-154T

HF-204S

發那科

α2 i

α4 i

α4 i

α4 i / α8 i

α12 i

西門子

1FK7042

1FK7060

1FK7060

1FK7060 / 1FK7063

1FK7083

海德漢

QSY96G

QSY116C

QSY116C

QSY116C / QSY116E

QSY155B / QSY155C

齒數比

1:60

1:90

1:90

1:180/1:90

1:180/1:90

最小分割單位(度)

0.001°

0.001°

0.001°

0.001°

0.001°

每分鐘最大轉速(rpm)(馬達:2000 / rpm)

33.3

22.2

22.2

11.1/22.2

11.1/22.2

氣壓剎車扭力(kg•m)(動力源:5kg / cm2)

12

25

25

47

71

油壓剎車扭力(kg•m)(動力源:20kg / cm2)

24

50

50

94

142

分割精度等級(sec.)

30"

20"

20"

15"

15"

超高精度分度盤 參考P39表二

重覆精度(sec.)

單向

4"

4"

4"

4"

4"

雙向

8"

8"

8"

8"

8"

旋轉加工最大切削力(kg•m)

12

23

23

45

78

淨重(kgs)

28

70

84

124

210

最大工件負載

在垂直

W=35 kg

W=100 kg

W=125 kg

W=150 kg

W=175 kg

在水平

W=75 kg

W=200 kg

W=250 kg

W=300 kg

W=350 kg

最大半徑方向負載

F=800 kg

F=1000 kg

F=1100 kg

F=1450 kg

F=2500 kg

FxL=8 kg•m

FxL=50 kg•m

FxL=50 kg•m

FxL=94 kg•m

FxL=142 kg•m

FxL=18 kg•m

FxL=78 kg•m

FxL=100 kg•m

FxL=180 kg•m

FxL=200 kg•m

外觀尺寸圖
※以上所列規範旭陽公司保留規格修改權力,客戶可提出需求規格另定規格協議。



目 / 型

CNC-400R

CNC-500R

CNC-630R

CNC-800R

盤面直徑(mm)

400

500

630

800

垂直中心高(mm)

250

310

400

480

平置全高(mm)

250

290

320

340

垂直全高(不含馬達罩)(mm)

460

570

725

880

貫穿孔徑(mm)

150H7

180H7

254H7

254H7

T型槽寬(mm)

14H7

18H7

18H7

20H7

導槽塊(mm)

18h7

18h7

18h7

22h7

伺服馬達型式

三菱

HF-204S

HF-204S / HF-354S

HF-354S

HF-354S

發那科

α12 i

α12 i / α22 i

α22 i

α22 i

西門子

1FK7083

1FK7083 / 1FK7101

1FK7101

1FK7101

海德漢

QSY155C

QSY155F

QSY190C

QSY190C

齒數比

1:90

1:120

1:180

1:180

最小分割單位(度)

0.001°

0.001°

0.001°

0.001°

每分鐘最大轉速(rpm)(馬達:2000 / rpm)

22.2

16.7

11.1

11.1

氣壓剎車扭力(kg•m)(動力源:5kg / cm2)

92

160

350

430

油壓剎車扭力(kg•m)(動力源:20kg / cm2)

184

380

700

1050

分割精度等級(sec.)

A級 15"

A級 15"

A級 15"

A級 15"

超高精度分度盤 參考P39表二

重覆精度(sec.)

單向

4"

4"

4"

4"

雙向

8"

8"

8"

8"

旋轉加工最大切削力(kg•m)

160

230

320

350

淨重(kgs)

280

380

860

1200

最大工件負載

在垂直

W=300 kg

W=350 kg

W=400 kg

W=600 kg

在水平

W=500 kg

W=600 kg

W=1000 kg

W=1500 kg

最大半徑方向負載

F=3500 kg

F=4000 kg

F=5000 kg

F=6000 kg

FxL=184 kg•m

FxL=380 kg•m

FxL=700 kg•m

FxL=1050 kg•m

FxL=250 kg•m

FxL=350 kg•m

FxL=800 kg•m

FxL=1000 kg•m

外觀尺寸圖
※以上所列規範旭陽公司保留規格修改權力,客戶可提出需求規格另定規格協議。
