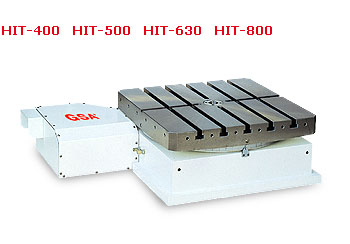

- 横形マシニングセンタの回転テーブルに適用。
- 最大回転速度33.3 RPM
- 高剛性ニクロム銅ウォームギアを使用、耐摩耗で長持ち、割出安定性が高い。
- 強力二重ロック装置、ロック表面が大きい。重切削に耐える。
- 2枚か3枚のクラッチで位置決めを行う。繰返し位置決め精度は±0.5秒に達する。そして、精度は使用時間が増加しても変化しない。
- お客様の要望により割出精度は±2か±3秒の選択が可能。
- すべての内部部品は、高品質素材を高レベル加工で作られている。すべてのロータリテーブルは48時間ノンストップオペレーションおよび精度テストを受けている。すべての電子部品は日本/ドイツから輸入されている。長期持続の動作精度を保証する。
|
| |
 |
| |
項 目 / 型 號 |
HIT-400 |
HIT-500 |
工作台 長X寬(mm) |
400 x 400 |
500 x 500 |
平置全高(mm) |
310 |
310 |
中心孔(mm) |
30H7 |
30H7 |
T型槽寬(mm) |
14H7 |
14H7 |
回轉方向 |
正反轉皆可 |
正反轉皆可 |
驅 動 |
鎖緊/鬆開 |
油壓20kg/cm2 |
油壓20kg/cm2 |
迴轉
(伺服馬達) |
三菱 |
HF-204S |
三菱 |
HF-204S / HF-354S |
發那科 |
α12 i |
發那科 |
α12 i / α22 i |
西門子 |
1FK7083 |
西門子 |
1FK7083 / 1FK7101 |
海德漢 |
QSY155C |
海德漢 |
QSY155F |
或其他同等級廠牌之馬達 |
齒數比 |
1:90 |
1:120 |
工作台最高轉速(rpm) |
22.2(馬達2000/rpm) |
16.7(馬達2000/rpm) |
最小分割度數(度) |
1° or 5° |
1° or 5° |
容許積載荷重(kg)(平均分布) |
500 |
500 |
鎖緊力(kg) |
3300 |
3700 |
工作台鬆開鎖緊行程(mm) |
0 |
0 |
重量(kgs) |
325 |
360 |
分割精度(sec.) |
±5" |
±5" |
| 外觀尺寸圖 |
 |
|
| ※上記の仕様について旭陽会社は仕様を変更する権利を留保しますが、顧客の要求仕様は、所定のプロトコル仕様として製造することができます。 |
項 目 / 型 號 |
HIT-630 |
HIT-800 |
工作台 長X寬(mm) |
630 x 630 |
800 x 800 |
平置全高(mm) |
285 |
360 |
中心孔(mm) |
40H7 |
55H7 |
T型槽寬(mm) |
20H7 |
22H7 |
回轉方向 |
正反轉皆可 |
正反轉皆可 |
驅 動 |
鎖緊/鬆開 |
油壓25kg/cm2 |
油壓35kg/cm2 |
迴轉
(伺服馬達) |
三菱 |
HF-354S |
三菱 |
HF-354S |
發那科 |
α22 i |
發那科 |
α22 i |
西門子 |
1FK7101 |
西門子 |
1FK7101 |
海德漢 |
QSY190C |
海德漢 |
QSY190C |
或其他同等級廠牌之馬達 |
齒數比 |
1:180 |
1:180 |
工作台最高轉速(rpm) |
11.1(馬達2000/rpm) |
11.1(馬達2000/rpm) |
最小分割度數(度) |
1° or 5° |
1° |
容許積載荷重(kg)(平均分布) |
2500 |
3000 |
鎖緊力(kg) |
4000 |
7000 |
工作台鬆開鎖緊行程(mm) |
0 |
0 |
重量(kgs) |
525 |
1360 |
分割精度(sec.) |
±5" |
±5" |
| 外觀尺寸圖 |
|
|
| ※上記の仕様について旭陽会社は仕様を変更する権利を留保しますが、顧客の要求仕様は、所定のプロトコル仕様として製造することができます。 |
|
|
