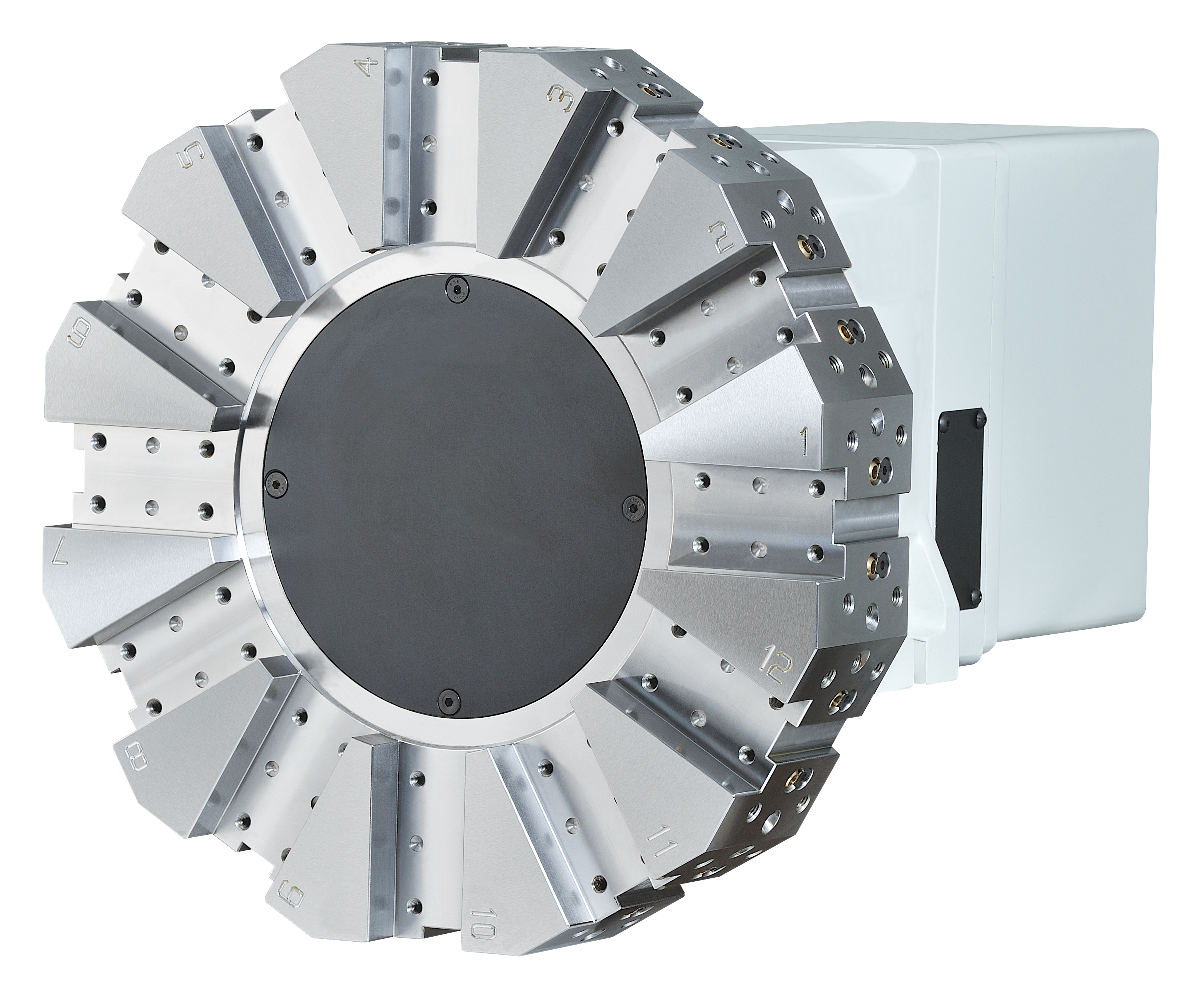

| サーボタレット |
| CLT-50S, CLT-63SA ,CLT-80SA ,CLT-100S1 ,CLT-125S ,CLT-160S ,CLT-200S ,CLT-450S |
| |
- 全シリーズは、3枚クラッチおよび油圧ロックを使用、耐久性が高く、重切削に適する。
- 三菱モーター、駆動器を動力源として、ロータリカッターの回転を駆動する。動きが速く、ツールが一回転でただの0.1秒で、位置決め精度±2秒。
- OEM / ODM製造を引き受けます。
|
|
|
| |
|
| |
 |
| |
型 號 |
|
CLT-50S |
CLT-63SA |
CLT-80SA |
CLT-100S1 |
CLT-125S |
CLT-160S |
CLT-200S |
CLT-450S |
刀數 |
N |
8 |
12 |
8 |
12 |
8 |
12 |
8 |
12 |
8 |
12 |
8 |
12 |
8 |
12 |
8 |
12 |
中心高 |
mm |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
450 |
轉動慣量 |
kg.m² |
0.4 |
0.6 |
0.5 |
0.8 |
1 |
2 |
3 |
5 |
5 |
9 |
15 |
22 |
22 |
32 |
105 |
68 |
轉一刀位並鎖緊 |
Sec. |
0.25 |
0.2 |
0.335 |
0.29 |
0.33 |
0.29 |
0.48 |
0.42 |
0.8 |
0.6 |
1.2 |
1.1 |
1.4 |
1.3 |
2.9 |
2.4 |
鎖緊力 |
kg |
500 |
1200 |
2000 |
3600 |
5200 |
7900 |
11000 |
22600 |
轉最遠刀並鎖緊 |
Sec. |
0.6 |
0.8 |
0.8 |
1.02 |
2.2 |
2.7 |
3.2 |
7.4 |
油壓壓力 |
kgf/cm² |
28~32 |
28~32 |
33~37 |
33~37 |
33~37 |
33~37 |
33~37 |
33~37 |
流量 |
L/min |
20 |
20 |
20 |
20 |
30 |
30 |
30 |
40 |
定位精度 |
Sec. |
±2" |
±2" |
±2" |
±2" |
±2" |
±2" |
±2" |
±3" |
重覆精度 |
Sec. |
±1" |
±1" |
±1" |
±1" |
±1" |
±1" |
±1" |
±1" |
重量(不含刀盤) |
kgs |
30 |
40 |
60 |
116 |
180 |
280 |
450 |
1000 |
離合齒外徑 / 型態 |
mm |
Ø80
3 pcs |
Ø110
3 pcs |
Ø135
3 pcs |
Ø170
3 pcs |
Ø200
3 pcs |
Ø250
3 pcs |
Ø350
3 pcs |
Ø430
3 pcs |
伺服器馬達型號 |
HC-UCF43 |
HC-SF52 |
HC-SF52 |
HC-SF52 |
HC-SF102 |
HC-SF102 |
HC-SF152 |
HC-SF81 |
F1 x b |
 |
nm |
500 |
1000 |
2500 |
5200 |
6000 |
12000 |
24000 |
80000 |
F2 x b |
 |
nm |
600 |
1200 |
3000 |
6000 |
10000 |
16000 |
32000 |
95000 |
F3 x b |
 |
nm |
600 |
1200 |
3000 |
6000 |
10000 |
16000 |
32000 |
45000 |
齒輪比 |
1:30 |
1:36 |
1:36 |
1:45 / 1:80 |
1:45 |
1:60 |
1:90 |
1:200 |
| 外觀尺寸圖 |
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ※上記の仕様について旭陽会社は仕様を変更する権利を留保しますが、顧客の要求仕様は、所定のプロトコル仕様として製造することができます。 |
|
|
