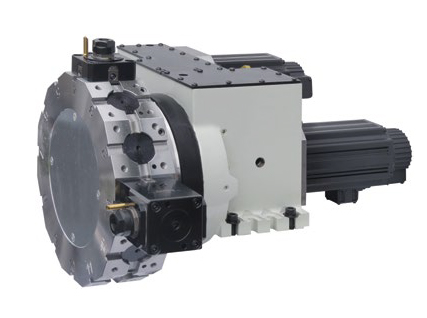

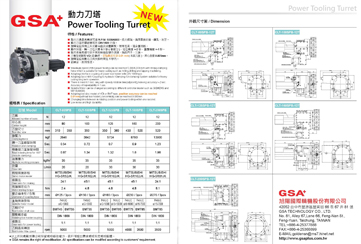

| 動力刀塔 - BMT 型 |
| CLT-80SPB, CLT-100SPB, CLT-125SPB, CLT-160SPB, CLT-200SPB |
|
|
 |
| |
- ■ 動力刀具最高轉速可達R.P.M. 5000/6000，扭力超強，適用重銑切削、鑽孔、攻牙。
- ■ 動力刀座的聯結器採用DIN1809 介面。
- ■ 旋轉定位採用三片式離合齒及油壓鎖緊，耐用性高，適合重切削。
- ■ 動作快速，轉一刀位只需0.1 秒( 相鄰刀)，定位精度+-2 秒，重覆精度+-1 秒。
- ■ 動力主軸馬達可依不同控制器型號作改變，如西門子、三菱。
- ■ 刀盤型式採用VDI 或BMT，定點精度可達0.01 mm( 未裝刀座)，同心度達0.005mm。
- ■ 旋轉定位與動力刀具交換時間在1 秒內。
- ■ 低噪音、耐用性佳。
|
| |
 |
| |
型 號 |
|
CLT-80SPB |
CLT-100SPB |
CLT-125SPB |
CLT-160SPB |
CLT-200SPB |
刀 數 |
N |
12 |
12 |
12 |
12 |
12 |
中 心 高 |
mm |
80 |
100 |
125 |
160 |
200 |
刀盤尺寸 |
mm |
315 |
350 |
350 |
350 |
380 |
430 |
520 |
520 |
鎖 緊 力
|
kgf |
2646 |
3842 |
5724 |
8790 |
13900 |
轉一刀位並鎖緊 |
Sec. |
0.54 |
0.72 |
0.7 |
0.8 |
1.23 |
轉最遠刀並鎖緊 |
Sec. |
0.87 |
1.34 |
1.32 |
1.6 |
1.98 |
油 壓 壓 力
|
kgf /cm² |
35 |
35 |
35 |
35 |
35 |
流 量
|
L / min |
20 |
20 |
30 |
30 |
30 |
伺服馬達型號 |
|
MITSUBISHI
HG-SR52JK |
MITSUBISHI
HG-SR52JK |
MITSUBISHI
HG-SR52JK |
MITSUBISHI
HG-SR52JK |
MITSUBISHI
HG-SR52JK |
齒數比 |
|
24:1 |
45:1 |
45:1 |
45:1 |
24:1 |
馬達額定扭力 |
Nm |
2.4 |
4.8 |
4.8 |
4.8 |
8.1 |
離合齒外徑/型態 |
mm |
Ø125 / 3pcs |
Ø150 / 3pcs |
Ø180 / 3pcs |
Ø230 / 3pcs |
Ø270 / 3pcs |
主軸馬達型號 |
|
FANUC
αiI2-10000 |
FANUC
αiI2-10000 |
FANUC
αiI2-10000 |
FANUC
αiI 3-10000 |
FANUC
αiI6-10000 |
FANUC
αiI15-7000 |
FANUC
αiI15-7000 |
刀具尺寸 |
|
BMT45 |
BMT55 |
BMT55 |
BMT55 |
BMT65 |
BMT75 |
BMT85 |
BMT85 |
驅動離合齒 |
|
DIN 1809 |
DIN 1809 |
DIN 1809 |
DIN 1809 |
DIN 1809 |
齒數比 |
|
1:1 |
1:1 |
1:1 |
1:1 |
1:1 |
刀具最高轉速 |
rpm |
5000 |
5000 |
5000 |
4000 |
3500 |
3500 |
| ※上記の仕様について旭陽会社は仕様を変更する権利を留保しますが、顧客の要求仕様は、所定のプロトコル仕様として製造することができます。 |
|
|
