  • 高速度
  • 高剛性
  • ノンバックラッシュ

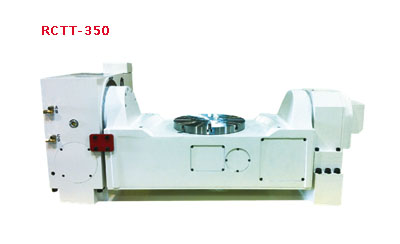

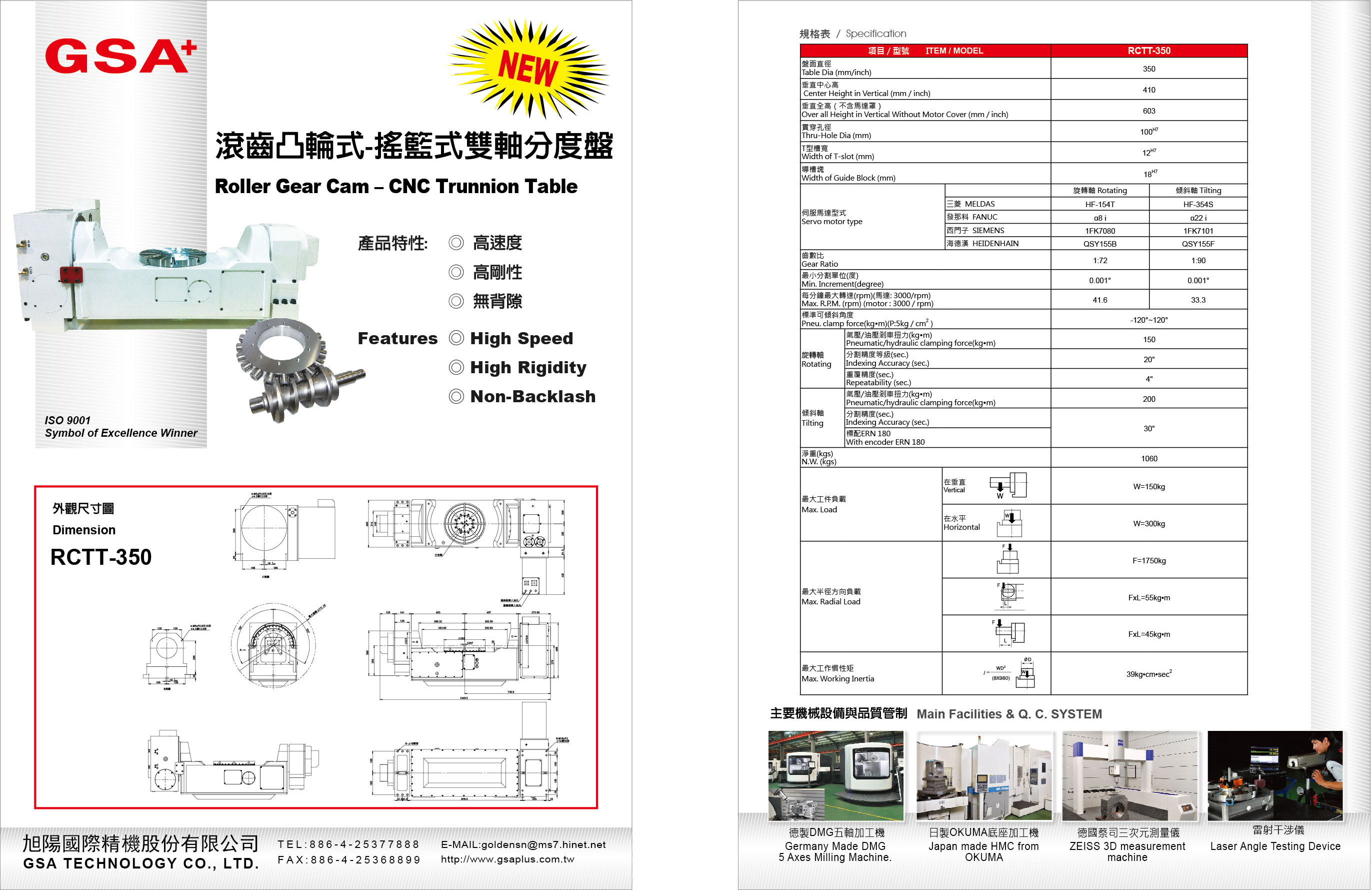

項目 / 型號 RCTT-350
盤面直徑(mm) 350

垂直中心高(mm)

410
垂直全高(不含馬達罩)(mm) 603
貫穿孔徑(mm)

100H7

T型槽寬(mm)

12H7

導槽塊(mm)

18h7

伺服馬達型式   旋轉軸 傾斜軸
三菱 HF-154T HF-354S
發那科 α8 i α22 i
西門子 1FK7080 1FK7101
海德漢 QSY155B QSY155F
齒數比 1:72 1:90
齒數比 0.001° 0.001°
每分鐘最大轉速(rpm)(馬達:3000 / rpm) 41.6 33.3
標準可傾斜角度 -120°~120°
旋轉軸 氣壓/油壓剎車扭力(kg•m) 150
分割精度等級(sec.) 20"
重覆精度(sec.) 4"
傾斜軸 氣壓/油壓剎車扭力(kg•m) 200
分割精度(sec.) 30"
標配ERN 180
淨重(kgs) 1060
最大工件負載 在垂直 W=150 kg
在水平 W=300 kg
最大半徑方向負載 F=1750 kg•m
FxL=55 kg•m

FxL=45 kg•m

最大工作慣性矩

39 kg•cm•sec2

外觀尺寸圖
※上記の仕様について旭陽会社は仕様を変更する権利を留保しますが、顧客の要求仕様は、所定のプロトコル仕様として製造することができます。
