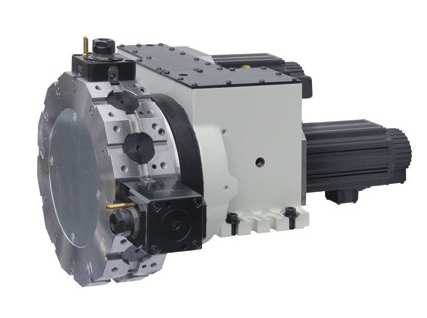

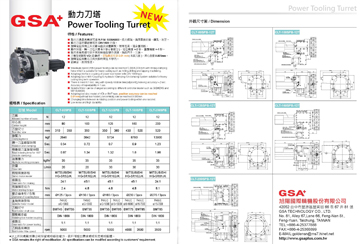

| 动力刀塔 - BMT 型 |
| CLT-80SPB, CLT-100SPB, CLT-125SPB, CLT-160SPB, CLT-200SPB |
|
|
 |
| |
- ■ 动力刀具最高转速可达R.P.M. 5000/6000，扭力超强，适用重铣切削丶钻孔丶攻牙。
- ■ 动力刀座的联结器采用DIN1809 介面。
- ■ 旋转定位采用三片式离合齿及油压锁紧，耐用性高，适合重切削。
- ■ 动作快速，转一刀位只需0.1 秒( 相邻刀)，定位精度+-2 秒，重覆精度+-1 秒。
- ■ 动力主轴马达可依不同控制器型号作改变，如西门子丶三菱。
- ■ 刀盘型式采用VDI 或BMT，定点精度可达0.01 mm( 未装刀座)，同心度达0.005mm。
- ■ 旋转定位与动力刀具交换时间在1 秒内。
- ■ 低噪音丶耐用性佳。
|
| |
 |
| |
型 号 |
|
CLT-80SPB |
CLT-100SPB |
CLT-125SPB |
CLT-160SPB |
CLT-200SPB |
刀 数 |
N |
12 |
12 |
12 |
12 |
12 |
中 心 高 |
mm |
80 |
100 |
125 |
160 |
200 |
刀盘尺寸 |
mm |
315 |
350 |
350 |
350 |
380 |
430 |
520 |
520 |
锁 紧 力
|
kgf |
2646 |
3842 |
5724 |
8790 |
13900 |
转一刀位并锁紧 |
Sec. |
0.54 |
0.72 |
0.7 |
0.8 |
1.23 |
转最远刀并锁紧 |
Sec. |
0.87 |
1.34 |
1.32 |
1.6 |
1.98 |
油 压 压 力
|
kgf /cm² |
35 |
35 |
35 |
35 |
35 |
流 量
|
L / min |
20 |
20 |
30 |
30 |
30 |
伺服马达型号 |
|
MITSUBISHI
HG-SR52JK |
MITSUBISHI
HG-SR52JK |
MITSUBISHI
HG-SR52JK |
MITSUBISHI
HG-SR52JK |
MITSUBISHI
HG-SR52JK |
齿数比 |
|
24:1 |
45:1 |
45:1 |
45:1 |
24:1 |
马达额定扭力 |
Nm |
2.4 |
4.8 |
4.8 |
4.8 |
8.1 |
离合齿外径/型态 |
mm |
Ø125 / 3pcs |
Ø150 / 3pcs |
Ø180 / 3pcs |
Ø230 / 3pcs |
Ø270 / 3pcs |
主轴马达型号 |
|
FANUC
αiI2-10000 |
FANUC
αiI2-10000 |
FANUC
αiI2-10000 |
FANUC
αiI 3-10000 |
FANUC
αiI6-10000 |
FANUC
αiI15-7000 |
FANUC
αiI15-7000 |
刀具尺寸 |
|
BMT45 |
BMT55 |
BMT55 |
BMT55 |
BMT65 |
BMT75 |
BMT85 |
BMT85 |
驱动离合齿 |
|
DIN 1809 |
DIN 1809 |
DIN 1809 |
DIN 1809 |
DIN 1809 |
齿数比 |
|
1:1 |
1:1 |
1:1 |
1:1 |
1:1 |
刀具最高转速 |
rpm |
5000 |
5000 |
5000 |
4000 |
3500 |
3500 |
| ※以上所列规范旭阳公司保留规格修改权力，客户可提出需求规格另定规格协议。 |
|
|
