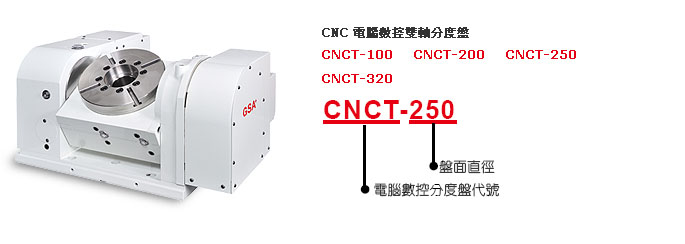

• 容易安装,操作简易。
  • 体积小、加工范围大。
  • 可安装于 X 轴行程 1 米左右之工具机上。
  • 配合五轴工作母机可做同动加工,亦可配合四轴工作母机,而倾斜轴配合本公司之 DC/AC 单轴伺服控制器,连结至 M- 讯号。




目 / 型

CNCT-100

CNCT-200

CNCT-250

CNCT-320

盘面直径(mm)

120

200

250

320

垂直中心高(mm)

150

195

225

225

垂直全高(不含马达罩)(mm)

235

360

355

425

贯穿孔径(mm)

30H7

35H7

70H7

110H7

T型槽宽(mm)

10H7

12H7

12H7

14H7

导槽块(mm)

14h7

18h7

18h7

18h7

伺服马达型式



旋转轴

倾斜轴

旋转轴

倾斜轴

旋转轴

倾斜轴

旋转轴

倾斜轴

三菱

HF-75T

HF-75T

HF-104T

HF-154T

HF-104T

HF-154T

HF-154T

HF-204S

发那科

α2 i

α2 i

α4 i

α8 i

α4 i

α8 i

α8 i

α12 i

西门子

1FK7042

1FK7042

1FK7060

1FK7063

1FK7060

1FK7063

1FK7066

1FK7083

海德汉

QSY96G

QSY96G

QSY116C

QSY116C

QSY116C

QSY116E

QSY116E

QSY155B

齿数比

1:72

1:120

1:90

1:180

1:90

1:180

1:180

1:180

最小分割单位(度)

0.001°

0.001°

0.001°

0.001°

0.001°

0.001°

0.001°

0.001°

每分钟最大转速(rpm)(马达:2000 / rpm)

27.8

16.7

22.2

11.1

22.2

11.1

11.1

11.1

标准可倾斜角度

-20°~120°

-110°~110°

-110°~110°

-110°~110°

旋转轴

气压刹车扭力(kg.m)(动力源:5kg / cm2)

12

25

50

71

油压刹车扭力(kg.m)(动力源:20kg / cm2)

24

50

100

142

分割精度等级(sec.)

30"

20"

15"

15"

重覆精度(sec.)

4"

4"

4"

4"

倾斜轴

气压/油压刹车扭力(kg.m)

12/24

25/50

50/100

71/142

分割精度(sec.)

60"

50"

30"

30"

净重(kgs)

105

240

280

450

最大工件负载

在垂直

W=20 kg

W=50 kg

W=60 kg

W=100 kg

在水平

W=35 kg

W=100 kg

W=100 kg

W=200 kg

最大半径方向负载

F=400 kg

F=500 kg

F=1200 kg

F=1500 kg

FxL=24 kg•m

FxL=50 kg•m

FxL=100 kg•m

FxL=142 kg•m

FxL=30 kg•m

FxL=102 kg•m

FxL=120 kg•m

FxL=200 kg•m

最大工作惯性矩

0.87kg•cm•sec2

6kg•cm•sec2

8kg•cm•sec2

26kg•cm•sec2

外观尺寸图

※以上所列规范旭阳公司保留规格修改权力,客户可提出需求规格另定规格协议。
