适用卧式切削中心机,落地式卧式搪床,等分割加工及连续切削。
高精密度,配合特殊材质超耐磨铜合金蜗轮与高硬度蜗杆,耐用持久。
所有内部零件均用高等级材质及加工完成,每台分度盘均做过48小时不停运转及精度测试,所有电子零件均由日本/德国进口,保证持久运转信任度。
任意分度0.001°,精度可由客户要求6秒或10秒。
大型三面拘束滚柱轴承设计,价格合理且易保养。

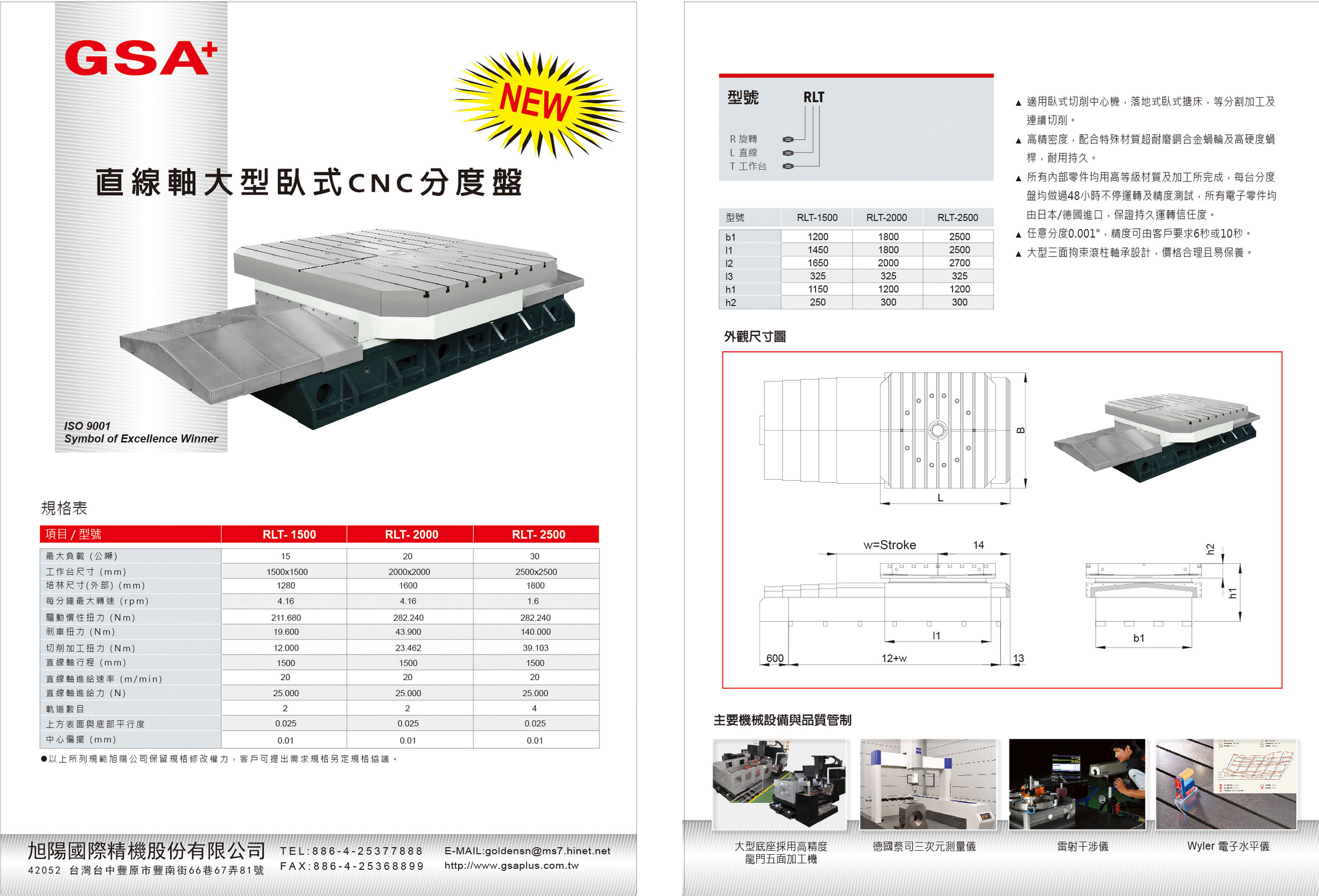

項 目 / 型 号
RLT-1500
RLT-2000
HRT-2500
最大负载 (公吨)
15
20
30
工作台尺寸 (mm)
1500X1500
2000X2000
2500X2500
培林尺寸(外部) (mm)
1280
1600
1800
每分钟最大转速 (rpm)
4.16
4.16
1.6
驱动惯性扭力 (Nm)
211.680
282.240
282.240
剎车扭力 (Nm)
19.600
43.900
140.000
切削加工扭力 (Nm)
12.000
23.462
39.103
直线轴行程 (mm)
1500
1500
1500
直线轴进给速率 (m/min)
20
20
20
直线轴进给力 (N)
25.000
25.000
25.000
轨道数目
2
2
4
上方表面与底部平行度
0.0025
0.0025
0.0025
中心偏摆 (mm)
0.01
0.01
0.01
※以上所列规范旭阳公司保留规格修改权力,客户可提出需求规格另定规格协议。
