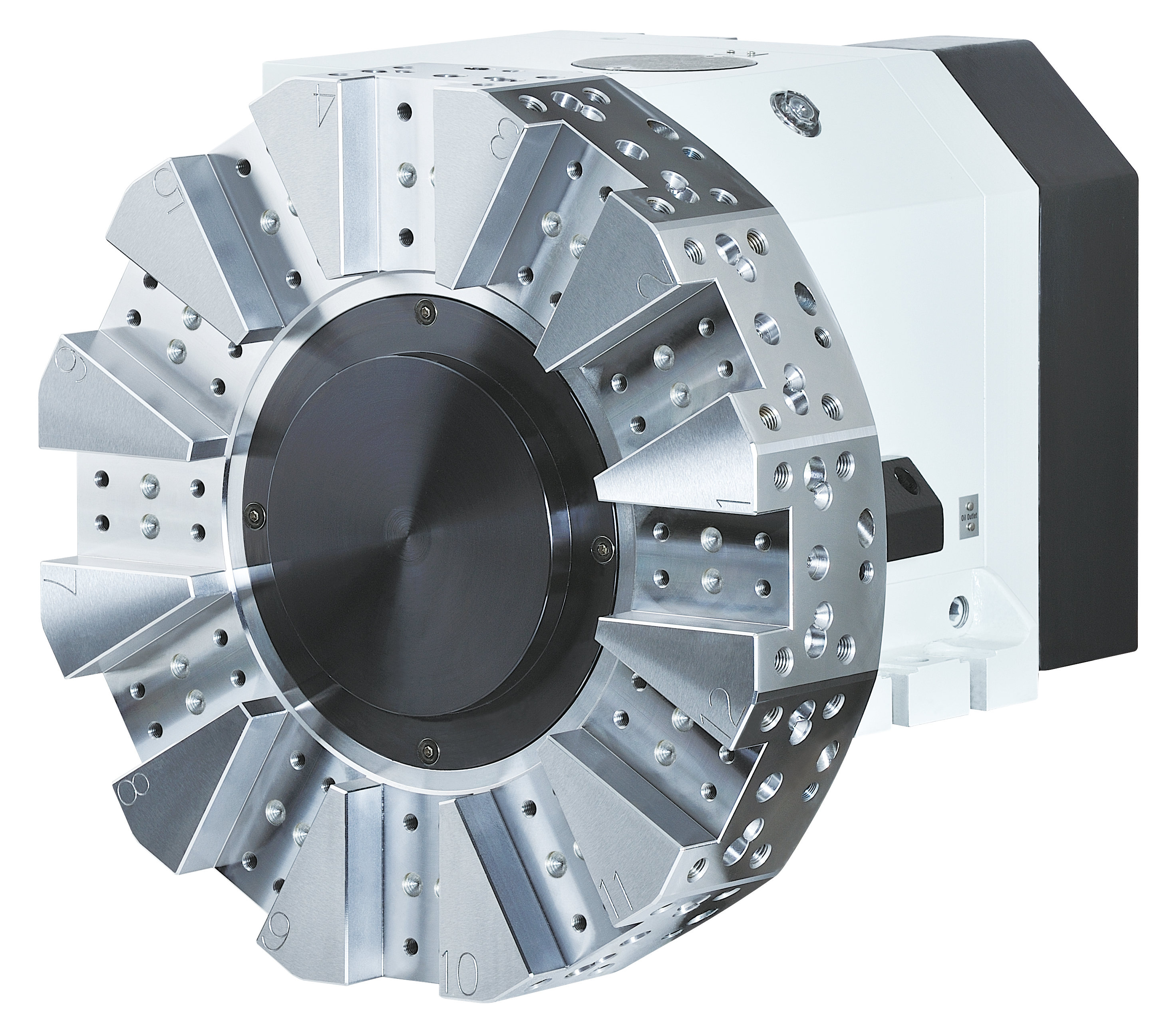

| 油压刀塔 |
| CLT-63 ,CLT-80 ,CLT-100 ,CLT-125 ,CLT-160 ,CLT-200 ,CLT-300 |
| |
- 分割机构采用版型共轭凸轮，可快速平问的驱动刀盘旋转，且结构简单，耐用性高，适合重切削。
- 使用油压动力源来驱动刀盘旋转、分度及松开锁紧，动作确实顺畅。
- 刀塔可左右就近选取刀具，配合进接开关及逻辑线路控制，不乱刀。
|
|
|
| |
|
| |
 |
| |
型 号 |
|
CLT-63 |
CLT-80 |
CLT-100 |
CLT-125 |
CLT-160 |
CLT-160A |
CLT-200 |
CLT-300 |
刀 数 |
N |
8 |
12 |
8 |
12 |
8 |
12 |
8 |
12 |
8 |
12 |
8 |
12 |
8 |
12 |
8 |
12 |
中 心 高 |
mm |
63 |
80 |
100 |
125 |
160 |
160 |
200 |
300 |
转 动 惯 量
|
kg.m² |
5 |
12 |
15 |
18 |
21 |
21 |
40 |
40 |
转一刀位并锁紧 |
Sec. |
0.6 |
0.6 |
0.8 |
0.8 |
1.2 |
1.2 |
1.5 |
1.5 |
锁 紧 力
|
kg |
1060 |
2500 |
3400 |
3400 |
4200 |
8100 |
11130 |
11130 |
转最远刀并锁紧 |
Sec. |
1.4 |
1.6 |
1.4 |
1.6 |
1.5 |
1.85 |
1.5 |
1.85 |
3.6 |
5.2 |
3.6 |
5.2 |
4.5 |
6.5 |
4.5 |
6.5 |
油 压 压 力
|
kgf /cm2 |
25~30 |
33~37 |
33~37 |
33~37 |
33~37 |
33~37 |
33~37 |
33~37 |
流 量
|
L / min |
20 |
30 |
40 |
40 |
40 |
40 |
50 |
50 |
重 覆 精 度 |
Sec. |
±1" |
±1" |
±1" |
±1" |
±1" |
±1" |
±1" |
±1" |
F1 x b |
 |
Nm |
2100 |
3200 |
6000 |
9000 |
15000 |
17500 |
24000 |
24000 |
F2 x b |
 |
Nm |
2500 |
3800 |
10000 |
12000 |
16000 |
29000 |
40000 |
40000 |
F3 x b |
 |
Nm |
1200 |
1600 |
4000 |
6000 |
8000 |
14500 |
20000 |
20000 |
重 量 (不含刀盘)
|
kgs |
35 |
65 |
116 |
120 |
200 |
200 |
380 |
400 |
离 合 齿 外 径 / 型 态 |
mm |
Ø120
2 pcs |
Ø140
2 pcs |
Ø180
2 pcs |
Ø180
2 pcs |
Ø240
2 pcs |
Ø280
2 pcs |
Ø346
2 pcs |
Ø346
2 pcs |
| 外观尺寸图 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
※以上所列规范旭阳公司保留规格修改权力，客户可提出需求规格另定规格协议。 |
|
|
