| 双导程蜗轮蜗杆示意图 |
| |
 |
| |
‧咬合面达35％～45％耐重切削及连续加工
‧耐磨性佳，1～2年不用调背隙
‧精度保持10秒内(标准15秒)
|

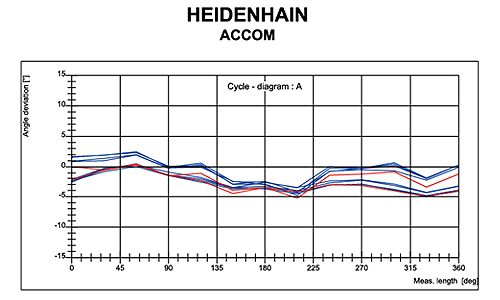

| 分度盘分割精度 |
| |
 |
| |
‧分割精度可达10秒内(标准15秒)
‧重覆定位精度可达4秒
‧检验标准为ISO 230.2可达航天、军工单位标准
|

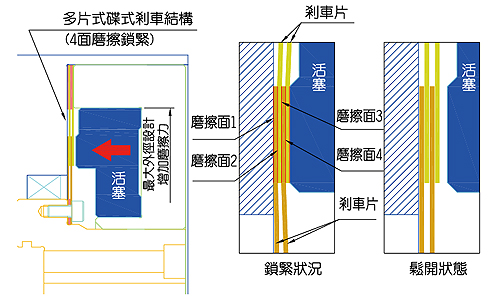

| 刹车结构示意图 : 与他牌比较其刹车力增加2~3 |
| |
 |
| |
‧多片式碟式刹车结构
‧空压源５kg/cm2 产出刹车扭力200kg.m
‧结构稳定，不会产生盘面浮动现象
|

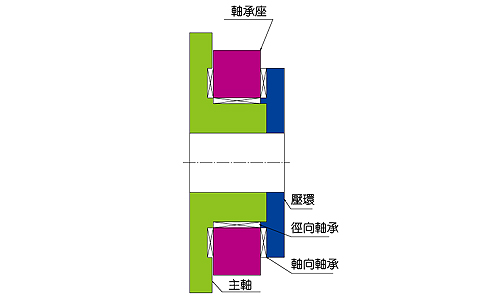

| 培林优势结构图 |
| |
 |
| |
‧三面拘束设计，支撑力大于同尺寸交叉滚柱轴承两倍以上
‧双轴承，外径加大，提升轴向与径向之负荷，且耐重切削
|

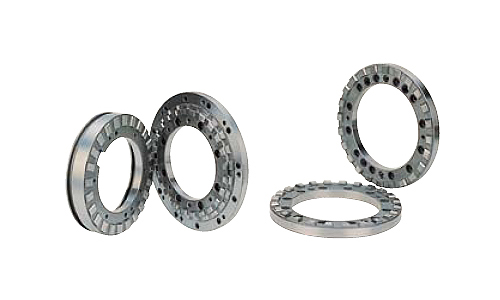

| 离合齿分割精度 |
| |
 |
| |
‧分割精度可达±3秒
‧重覆定位精度±1秒
‧齿向接触率达90％
|
| 齿数比 |
‧高速60m加工中心机应配合高速分度盘
‧齿数比90：1速度可达33rpm(马达转速3000rpm)
|
|
|
