• 配合四轴工作母机,可做同动四轴加工,亦可配合本公司 DC/AC 单轴伺服控制器,连结至 M- 讯号,作等分割加工。
  • 可适用于一般传统铣床、钻床及切削中心机。
  • 与放电加工机结合,可使用于脚踏车、汽车轮胎模具加工。

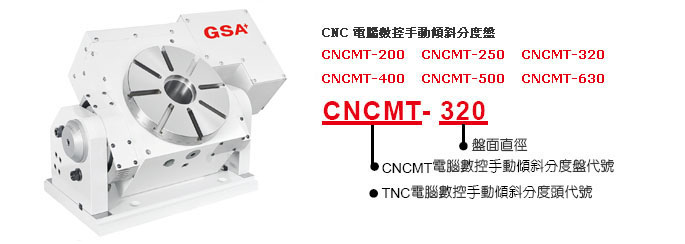

  • 倾斜轴为手动式,而旋转轴为 CNC 控制。




项 目 / 型 号

CNCMT-200

CNCMT-250

CNCMT-320

盘面直径(mm)

ø200

ø250

ø320

水平中心高(mm)

275

280

330

垂直中心高(mm)

190

210

270

垂直全高(不含马达罩)(mm)

317

450

595

贯穿孔径(mm)

30H7

70H7

110H7

T型槽宽(mm)

12H7

12H7

14H7

导槽块(mm)

18h7

18h7

18h7

伺服马达型式



旋转轴

倾斜轴(刻划)

旋转轴

倾斜轴(刻划)

旋转轴

倾斜轴(刻划)

三菱

HF-104T

手动

HF-104T

手动

HF-204S

手动

发那科

α4 i

α4 i

α12 i

西门子

1FK7060

1FK7060

1FK7083

海德汉

QSY116C

QSY116C

QSY155C

齿数比

1:90

-

1:90

-

1:180/1:90

-

最小分割单位(度)

0.001°

0.001°

0.001°

每分钟最大转速(rpm)(马达:2000 / rpm)

22.2

-

22.2

-

11.1/22.2

-

标准可倾斜角度

0°~105°

0°~100°

0°~100°

旋转轴

气压刹车扭力(kg.m)(动力源:5kg / cm2)

25

47

71

油压刹车扭力(kg.m)(动力源:20kg / cm2)

50

94

142

分割精度等级(sec.)

20"

15"

15"

重覆精度(sec.)

单向

4"

4"

4"

双向

8"

8"

8"

净重(kgs)

135

220

310

最大工件负载

在垂直

W=40 kg

W=125 kg

W=150 kg

在水平

W=80 kg

W=300 kg

W=350 kg

最大半径方向负载

F=600 kg

F=1208 kg

F=1375 kg

FxL=50 kg.m

FxL=94 kg.m

FxL=142 kg.m

FxL=20 kg.m

FxL=72 kg.m

FxL=115 kg.m

外观尺寸图

※以上所列规范旭阳公司保留规格修改权力,客户可提出需求规格另定规格协议。



项 目 / 型 号

CNCMT-400

CNCMT-500

CNCMT-630

盘面直径(mm)

ø400

ø500

ø630

水平中心高(mm)

375

400

480

垂直中心高(mm)

290

330

440

垂直全高(不含马达罩)(mm)

648

735

940

贯穿孔径(mm)

150H7

180H7

254H7

T型槽宽(mm)

14H7

18H7

18H7

导槽块(mm)

18h7

18h7

18h7

伺服马达型式



旋转轴

倾斜轴(刻划)

旋转轴

倾斜轴(刻划)

旋转轴

倾斜轴(刻划)

三菱

HF-204S

手动

HF-204S

手动

HF-354S

手动

发那科

α12 i

α12 i

α22 i

西门子

1FK7083

1FK7083

1FK7101

海德汉

QSY155C

QSY155F

QSY190C

齿数比

1:90

-

1:120

-

1:180

-

最小分割单位(度)

0.001°

0.001°

0.001°

每分钟最大转速(rpm)(马达:2000 / rpm)

22.2

-

16.7

-

11.1

-

标准可倾斜角度

0°~100°

0°~100°

0°~100°

旋转轴

气压刹车扭力(kg.m)(动力源:5kg / cm2)

92

160

350

油压刹车扭力(kg.m)(动力源:20kg / cm2)

184

380

700

分割精度等级(sec.)

15"

15"

15"

重覆精度(sec.)

单向

4"

4"

4"

双向

8"

8"

8"

净重(kgs)

380

450

1000

最大工件负载

在垂直

W=300 kg

W=350 kg

W=500 kg

在水平

W=500 kg

W=600 kg

W=1000 kg

最大半径方向负载

F=1585 kg

F=1880 kg

F=2080 kg

FxL=184 kg.m

FxL=380 kg.m

FxL=700 kg.m

FxL=180 kg.m

FxL=245 kg.m

FxL=300 kg.m

外观尺寸图

※以上所列规范旭阳公司保留规格修改权力,客户可提出需求规格另定规格协议。
