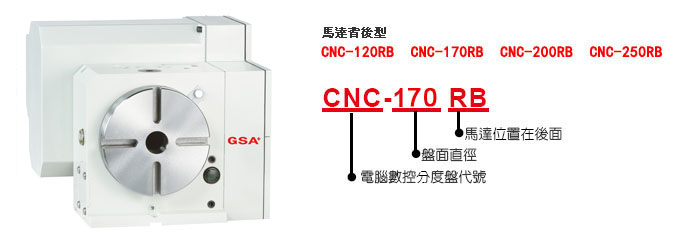

• 马达在背后，避免板金干涉。
• 适合小型工作母机。
• 此分度盘不能卧式使用。

项 目 / 型 号

CNC-120RB

CNC-170RB

CNC-200RB

CNC-250RB

盘面直径(mm)

120

170

200

250

垂直中心高(mm)

115

135

160

185

垂直全高(不含马达罩)(mm)

250

300

325

365

贯穿孔径(mm)

30^H7

35^H7

35^H7

70^H7

T型槽宽(mm)

10^H7

12^H7

12^H7

12^H7

导槽块(mm)

14^h7

18^h7

18^h7

18^h7

伺服马达型式

三菱

HF-75T

HF-104T

HF-104T

HF-104T

发那科

α2 i

α4 i

α4 i

α4 i

西门子

1FK7042

1FK7060

1FK7060

1FK7060

海德汉

QSY96G

QSY116C

QSY116C

QSY116C

齿数比

1:90

1:90

1:90

1:90

最小分割单位(度)

0.001°

0.001°

0.001°

0.001°

每分钟最大转速(rpm)(马达:2000 / rpm)

33.3

22.2

22.2

22.2

气压刹车扭力(kg．m)(动力源:5kg / cm²)

12

25

25

47

油压刹车扭力(kg．m)(动力源:20kg / cm²)

24

50

50

94

分割精度等级(sec.)

A級

60"

A級

20"

A級

20"

A級

15"

超高精度分度盘 参考P39表二

重覆精度(sec.)

单向

4"

4"

4"

4"

双向

8"

8"

8"

8"

旋转加工最大切削力(kg．m)

12

23

23

45

净重(kgs)

30

70

84

124

最大工件负载

在垂直

W=35 kg

W=100 kg

W=125 kg

W=150 kg

在水平

W=75 kg

W=200 kg

W=250 kg

W=300 kg

最大半径方向负载

F=800 kg

F=1000 kg

F=1100 kg

F=1450 kg

FxL=8 kg•m

FxL=50 kg•m

FxL=50 kg•m

FxL=94 kg•m

FxL=18 kg•m

FxL=78 kg•m

FxL=100 kg•m

FxL=180 kg•m

※以上所列规范旭阳公司保留规格修改权力，客户可提出需求规格另定规格协议。
