• 可增加数倍生产量,降低加工时间及成本。
  • 特殊空压/油压碟式刹车系统,耐重切削。
  • 提高加工速度,一次上料,节省换刀及转轴旋转次数。


目 / 型

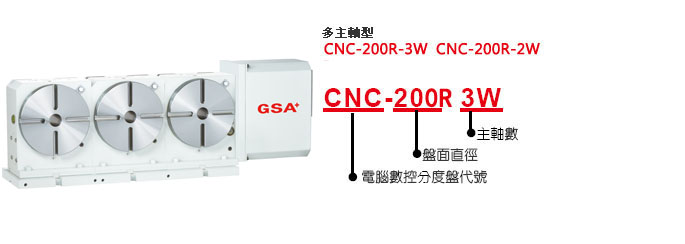

CNC-200-3W(2W)

盘面直径(mm)

200

垂直中心高(mm)

190

平置全高(mm)

290

垂直全高(不含马达罩)(mm)

315

贯穿孔径(mm)

35H7

T型槽宽(mm)

12H7

导槽块(mm)

18h7

伺服马达型式

三菱

西门子

HF-154T

1FK7063

发那科

海德汉

α8 i

QSY116C

最大工件负载

在垂直

W=125 kg

在水平

W=250 kg

外观尺寸图

※以上所列规范旭阳公司保留规格修改权力,客户可提出需求规格另定规格协议。



项 目 / 型 号

CNC-200-3W

齿数比

90:1

最小分割单位(度)

0.001°

每分钟最大转速(rpm)(马达:2000 / rpm)

22.2

气压刹车扭力(kg.m)(动力源:5kg / cm2)

25

油压刹车扭力(kg.m)(动力源:20kg / cm2)

50

分割精度等级(sec.)

20"

重覆精度(sec.)

单向 4"

双向 8"

旋转加工最大切削力(kg.m)

23

净重(kgs)

270

最大半径方向负载

W=1100 kg

FxL=50 kg.m

FxL=100 kg.m

外观尺寸图

※以上所列规范旭阳公司保留规格修改权力,客户可提出需求规格另定规格协议。
