• 由特殊铝镍、青铜蜗轮、硬化钢蜗杆、精密轴承等所组成的高精密分度盘,此组合可维持精密长久之使用分割精度。
  • 双导程、双培林设计(培林加大),耐重切削。
  • 超大孔型设计,工件可直接穿入主轴,节省成本。




目 / 型

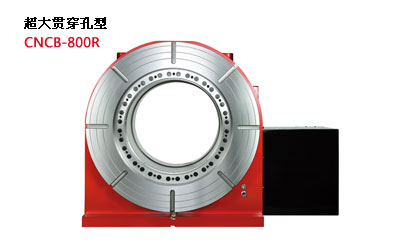

CNCB-800R

盘面直径(mm)

800 / 31.5

垂直中心高(mm)

480 /18.90

平置全高(mm)

375 / 14.77

垂直全高(不含马达罩)(mm)

895 /35.24

贯穿孔径(mm)

450H7 / 17.72H7

T型槽宽(mm)

20H7 / 0.79H7

导槽块(mm)

22h7 / 0.87H7

伺服马达型式

三菱

HF-354S

发那科

α22 i

西门子

1FK7101

海德汉

QSY190C

齿数比

1:180

最小分割单位(度)

0.001°

每分钟最大转速(rpm)(马达:2000 / rpm)

11.1

油压刹车扭力(kg.m)(动力源:20kg / cm2)

1600

分割精度等级(sec.)

A級 15"

重覆精度(sec.)

单向

4"

双向

8"

旋转加工最大切削力(kg.m)

350

净重(kgs)

1060

最大工件负载

在垂直

W=1500 kg

在水平

W=3000 kg

最大半径方向负载

F=5000 kg

FxL=1600 kg.m

FxL=1600 kg.m

※以上所列规范旭阳公司保留规格修改权力,客户可提出需求规格另定规格协议。
