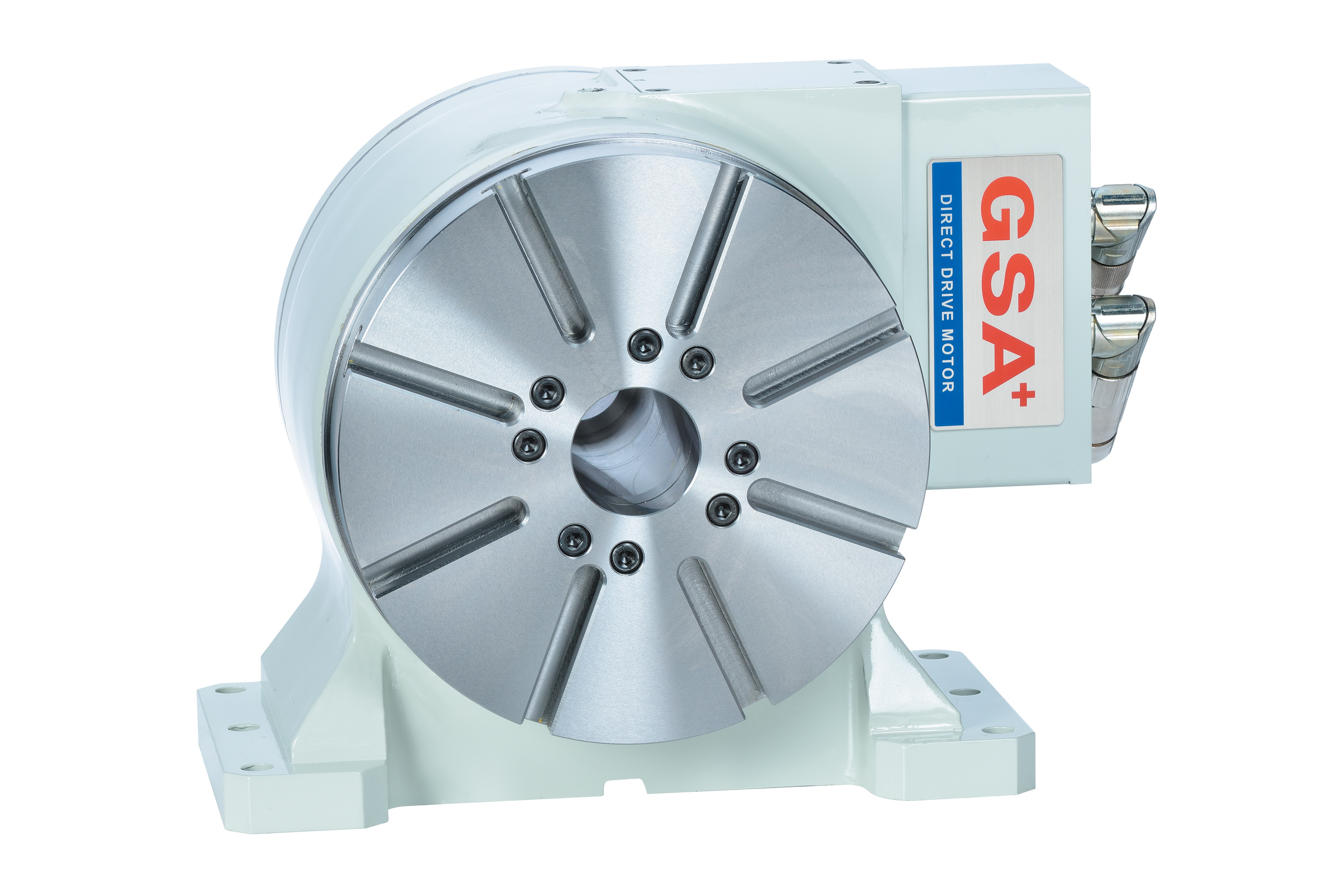

直驱马达式分度盘
DDR175-50A~DDR210-100A
刀塔
油压刀塔
CLT-63~300
伺服刀塔
CLT-50S~450S
CLT-80SB~200SB
动力刀塔-VDI型
CLT-50SP~100SP
动力刀塔-BMT型
CLT-80SPB~200SPB
刀架
HP-250~451-S (四角/六角刀架)
齿式连结器
三片式连结器
二片式连结器
配件
尾座
手动尾座
气/油压尾座
强力尾座
单轴伺服控制器
G-Mate
M-Mate I
M-Mate II
选择配件
夹头/油压缸
光学尺
马达
油压单元
空油压转换器
治具板
配件连接图
机械设备
核心技术
质量管理
应用实例
2016参展
2017参展
2018参展
2019参展
2020参展
高速度
高刚性
无背隙
项 目 / 型 号
DDR175-50A
DDR210-50A
DDR210-100A
盘面应用
ø125
ø170 / 200
ø250
中心高
110
135
160
贯穿孔径
ø20 H7
ø55 H7
ø54 H7
T型槽宽
12 H7
12 H7
12 H7
底面导槽宽
14 H7
18 H7
18 H7
空压刹车力(5kg/cm²)
97
180
N
油压刹车力(20kg/cm²)
389
N
600
最大工件负载
30
60
130
最大倾覆负载
120
320
600
光学尺
HEIDENHAIN-ECA80
HEIDENHAIN-ECA80
HEIDENHAIN-ECA70
最小分割单位
0.001°
0.001°
0.001°
分割精度
20"
20"
20"
重复精度
4"
4"
4"
冷却方式
NATURE
NATURE
NATURE
使用电压 (三相)
220
220
220
马达额定/最大扭力
28/83
47/120
93/230
额定/最大转速
150/250
120/200
120/200
总重
50
68
105
外观尺寸图
※以上所列规范旭阳公司保留规格修改权力,客户可提出需求规格另定规格协议。
