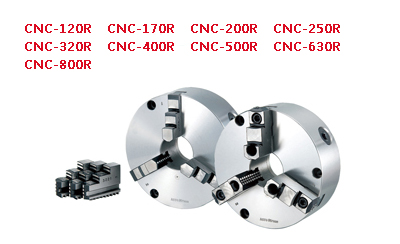

| 夹头/油压缸/尾座 搭配分度盘型号 |
适用分度盘机型 |
CNC-120R |
CNC-170R |
CNC-200R |
CNC-250R |
CNC-320R |
| 三爪手动夹头型式 |
型号 |
SC-4 |
SC-6 |
SC-7 |
SC-8 |
SC-10 |
| 尺寸 |
4" |
6" |
7" |
8" |
10" |
| 三爪中实油压夹头型式 |
型号 |
V-206 |
V-206 |
V-206 |
V-208 |
V-210 |
| 尺寸 |
6" |
6" |
6" |
8" |
10" |

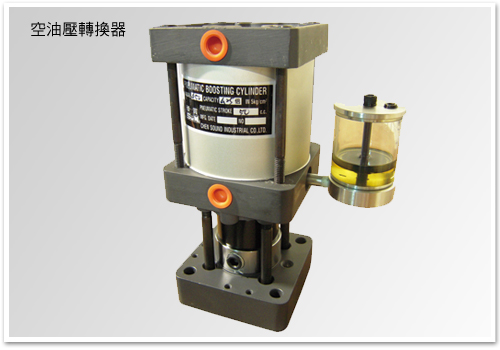

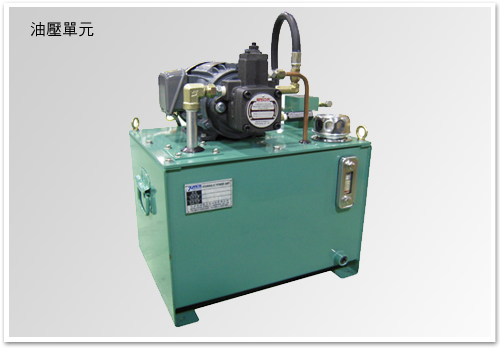

| 回转油压缸型式 |
型号 |
MH100 |
MH100 |
MH100 |
MH125 |
MH125 |

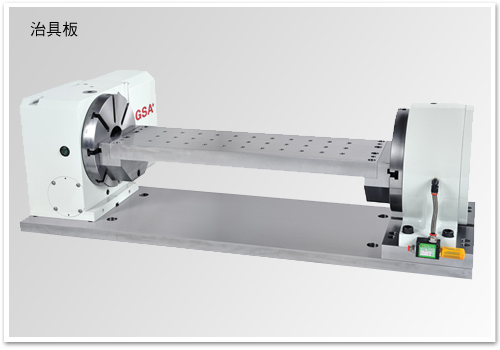

| 尾座型号 |
手动 |
TS-A115 |
TS-A135 |
TS-A160 |
TS-B185 |
TS-B210 |
| 气压 |
TS-A115P |
TS-A135P |
TS-A160P |
TS-B185P |
TS-B210P |
| 油压 |
TS-A115H |
TS-A135H |
TS-A160H |
TS-B185H |
TS-B210H |
强力
(气压/油压) |
TSA-120S |
TSA-200S |
TSA-200S |
TSA-251S |
TSA-251S
TSA-320S |
适用分度盘机型 |
CNC-400R |
CNC-500R |
CNC-630R |
CNC-800R |
| 三爪手动夹头型式 |
型号 |
SC-12 |
SC-12 |
SC-12 SC-16 |
SC-12 SC-16 |
| 尺寸 |
12" |
12" |
12" 16" |
12" 16" |
| 三爪中实油压夹头型式 |
型号 |
V-212 |
V-212 |
V-215 V-218 |
V-215 V-218 |
| 尺寸 |
12" |
12" |
15" 18" |
15" 18" |
| 回转油压缸型式 |
型号 |
MH150 |
MH150 |
MH200 |
MH200 |
| 尾座型号 |
手动 |
TS-B250 |
TS-C310 |
TS-C400 |
TS-C480 |
| 气压 |
TS-B250P |
TS-C310P |
TS-C400P |
TS-C480P |
| 油压 |
TS-B250H |
TS-C310H |
TS-C400H |
TS-C480H |
强力
(气压/油压) |
TSA-251S
TSA-320S |
TSA-320S |
TSA-320S |
TSA-320S |
| ※ |
SC系列为三爪连动夹头，正反爪可以替换使用，适合用于大量工作的生产作业。 |
| ※ |
SIC系列为四爪连动夹头，四角型及八角型工作之夹持，可立即自动归正中心，薄管工作的夹持，稳定性高。 |
| ※ |
SK系列为三爪强力连动夹头，硬爪适合做重力切割，生爪适合于轻切削的精密加工，两者交替使用方便，硬爪可做正爪及反爪使用。 |
| ※ |
SIK系列为四爪强力连动夹头，硬爪可做四角型、八角型及薄管工件的加工，生爪经不等边加工即可夹持长方形工作。 |
|
|
|
|

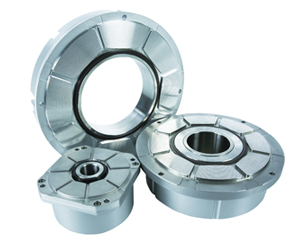

| 光学尺及工作台精度 |
| |
编码器精度 |
工作台精度 |
RON275
RON285
RCN223 |
±5" |
10" |
RON287C
RCN227F |
±2.5" |
7" |
| RON886 |
±1" |
5" |
|
|
|

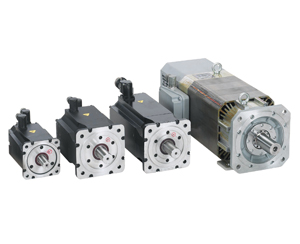

| 马达扭力表 |
| 安装扭力 |
1Nm |
2Nm |
3Nm |
4Nm |
8Nm |
| 发那科 |
α 1/5000i |
α 2/5000i |
- |
α 4/4000i |
α 8/3000i |
| SVM1-20i |
SVM1-20i |
SVM1-20i |
SVM1-40i |
SVM1-40i |
| - |
- |
- |
α c4/3000i |
α c8/2000i |
| - |
- |
- |
β 4/4000i |
β 8/3000i |
| β SVM1-20i |
β SVM1-20i |
β SVM1-20i |
β SVM1-40i |
β SVM1-40i |
| 西门子 |
- |
1FK7042 |
1FK7042 |
1FK7060 |
1FK7063 |
| 三菱 |
- |
HF-75T |
HF-54T |
HF-104T |
HF-154T |
| 海德 |
QSY96A |
QSY96G |
QSY116C |
QSY116C |
QSY116E |
| 安装扭力 |
12Nm |
22Nm |
30Nm |
40Nm |
| 发那科 |
α 12/3000i |
α 22/3000i |
α 30/3000i |
α 40/3000i |
| SVM1-80i |
SVM1-80i |
SVM1-120i |
SVM1-160i |
| α c12/2000i |
α c22/2000i |
- |
- |
| β 12/3001is |
β 22/3001is |
- |
- |
| - |
- |
- |
- |
| 西门子 |
1FK7083 |
1FK7101 |
1FK7103 |
1FK7105 |
| 三菱 |
HF-204S |
HF-354S |
HF-453S |
HF-703S |
| 海德 |
QSY155B,C |
QSY155D |
QSY155F |
QSY190D |
※请依据工作台的尺寸，选择合适的马达规格。
※可依客户需求使用它厂牌之马达，请另外提出外观尺寸图与马达规格。
※马达的最大转速取决于马达的加减速特性和实际载重测试。 |
|
|
| |
|
| |
