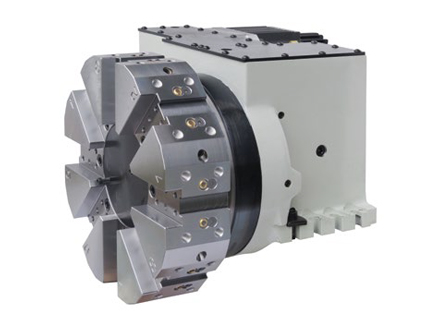

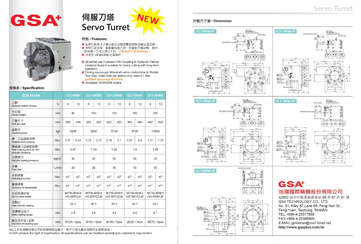

| 伺服刀塔 |
| CLT-80SB, CLT-100SB CLT-125SB, CLT-160SA, CLT-200SB |
|
|
 |
| |
- ■ 全系列采用3 片离合齿及油压锁紧耐用性高适合重切削。
- ■ 使用三菱马达丶驱动器为动力源，来驱动刀盘旋转，动作 快速转一刀位只需0.1 秒，定点精度可达0.01mm。
- ■ 可接受OEM/ODM 订单制作。
|
| |
 |
| |
型 号 |
|
CLT-80SB |
CLT-100SB |
CLT-125SB |
CLT-160SA |
CLT-200SB |
刀数 |
N |
8 |
12 |
8 |
12 |
8 |
12 |
8 |
12 |
8 |
12 |
中 心 高 |
mm |
80 |
100 |
125 |
160 |
200 |
刀盘尺寸 |
mm |
290 |
340 |
330 |
420 |
420 |
420 |
480 |
480 |
483 |
600 |
锁 紧 力
|
kgf |
2646 |
3842 |
5724 |
8790 |
13900 |
转一刀位并锁紧 |
Sec. |
0.57 |
0.54 |
0.78 |
0.72 |
0.76 |
0.7 |
0.97 |
0.9 |
1.31 |
1.23 |
转最远刀并锁紧 |
Sec. |
0.87 |
1.34 |
1.32 |
1.6 |
1.98 |
油 压 压 力
|
kgf /cm² |
35 |
35 |
35 |
35 |
35 |
流 量
|
L / min |
20 |
20 |
30 |
30 |
30 |
分割精度 |
mm |
±2" |
±2" |
±2" |
±2" |
±2" |
±2" |
±2" |
±2" |
±2" |
±2" |
重复精度 |
mm |
±1" |
±1" |
±1" |
±1" |
±1" |
±1" |
±1" |
±1" |
±1" |
±1" |
伺服马达型号 |
|
MITSUBISHI
HG-SR52JK |
MITSUBISHI
HG-SR102JK |
MITSUBISHI
HG-SR102JK |
MITSUBISHI
HG-SR102JK |
MITSUBISHI
HG-SR81JK |
齿数比 |
|
24:1 |
45:1 |
45:1 |
45:1 |
24:1 |
马达额定扭力 |
Nm |
2.4 |
4.8 |
4.8 |
4.8 |
8.1 |
离合齿外径/型态 |
mm |
Ø125 / 3pcs |
Ø150 / 3pcs |
Ø180 / 3pcs |
Ø230 / 3pcs |
Ø270 / 3pcs |
| ※以上所列规范旭阳公司保留规格修改权力，客户可提出需求规格另定规格协议。 |
|
|
