• 高速度
  • 高刚性
  • 无背隙

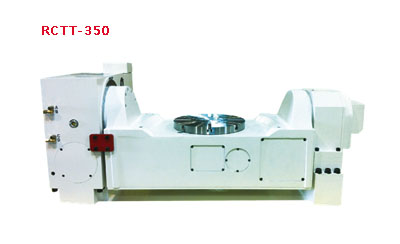

项目 / 型号 RCTT-350
盘面直径(mm) 350

垂直中心高(mm)

410
垂直全高(不含马达罩)(mm) 603
贯穿孔径(mm)

100H7

T型槽宽(mm)

12H7

导槽块(mm)

18h7

伺服马达型式   旋转轴 倾斜轴
三菱 HF-154T HF-354S
发那科 α8 i α22 i
西门子 1FK7080 1FK7101
海德汉 QSY155B QSY155F
齿数比 1:72 1:90
齿数比 0.001° 0.001°
每分钟最大转速(rpm)(马达:3000 / rpm) 41.6 33.3
标准可倾斜角度 -120°~120°
旋转轴 气压/油压剎车扭力(kg•m) 150
分割精度等级(sec.) 20"
重复精度(sec.) 4"
倾斜轴 气压/油压剎车扭力(kg•m) 200
分割精度(sec.) 30"
标配ERN 180
净重(kgs) 1060
最大工件负载 在垂直 W=150 kg
在水平 W=300 kg
最大半径方向负载 F=1750 kg•m
FxL=55 kg•m

FxL=45 kg•m

最大工作惯性矩

39 kg•cm•sec2

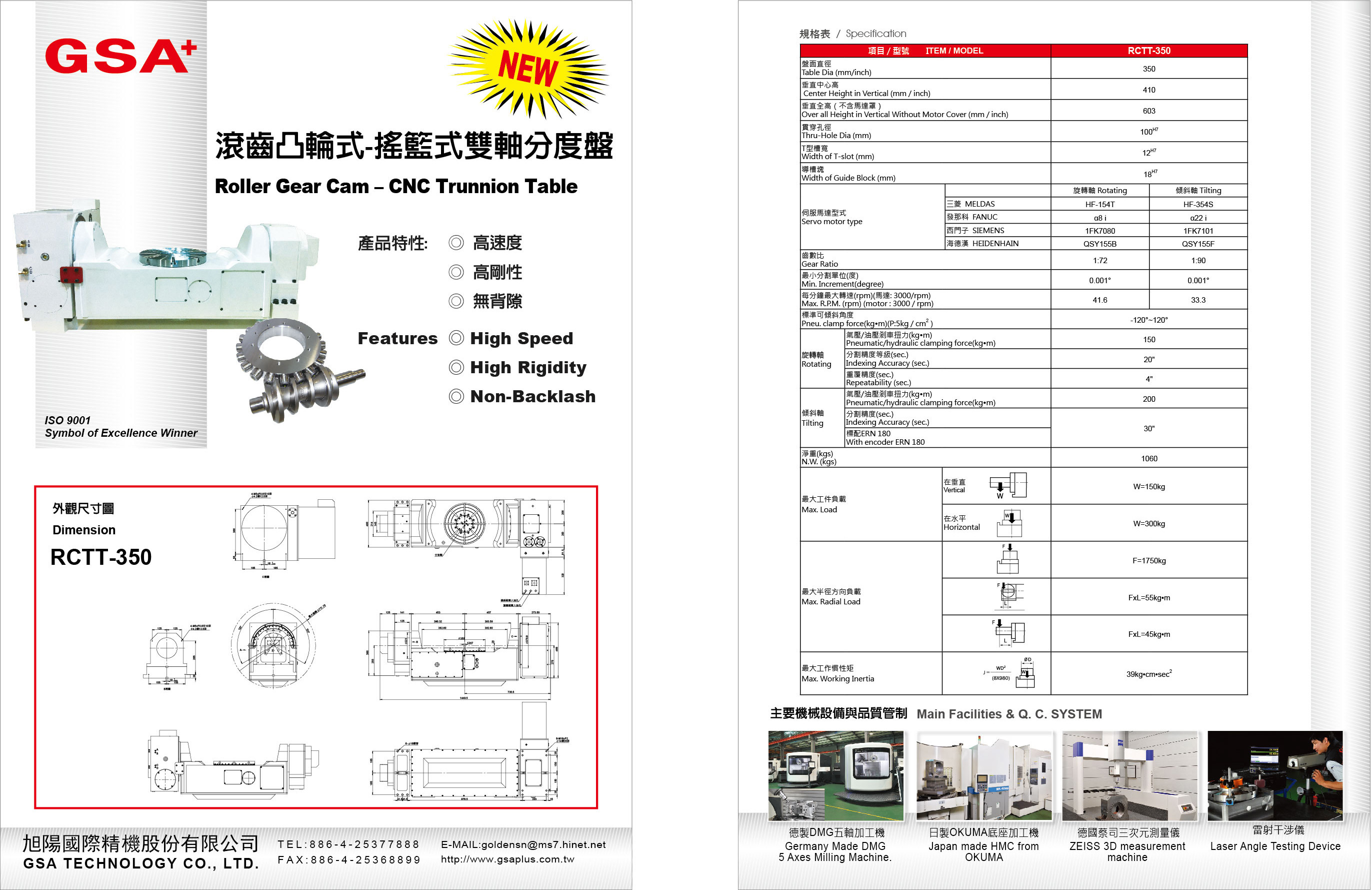

外观尺寸图
※ 以上所列规范旭阳公司保留规格修改权力,客户可提出需求规格另定规格协议。
