• 使用高精密齿式定位,确保分割精度 ±5 秒。
  • 可直接与又四轴设备之切削中心机使用,或配合本公司之控制器与传统铣床、钻床溶合使用。
  • 紧密的结构,集合精密轴承,可确保钢性及长久使用。

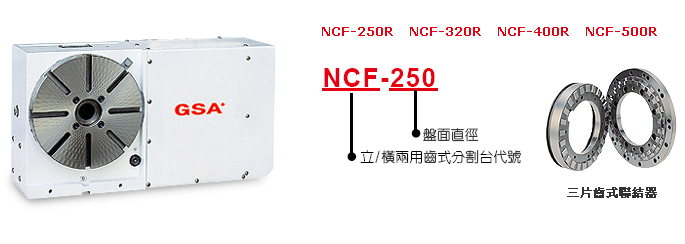

  • 三片不同之齿式联结器,当分割时盘面不会浮起。




项 目 / 型 号

NCF-250R

NCF-320R

NCF-400R

NCF-500R

盘面直径(mm)

ø250

ø320

ø400

ø500

垂直中心高(mm)

185

210

250

310

平置全高(mm)

200

240

250

305

垂直全高(mm)

315

380

460

560

贯穿孔径(mm)

30H7

80H7

70H7

80H7

T型槽宽(mm)

12H7

14H7

14H7

14H7

导槽块(mm)

18h7

18h7

18h7

18h7

伺服马达型式

三菱

HF-154T

HF-204S

HF-204S

HF-204S

发那科

α8 i

α12 i

α12 i

α12 i

西门子

1FK7063

1FK7083

1FK7083

1FK7083

海德汉

QSY116E

QSY155C

QSY155C

QSY155F

齿数比

1:90

1:90

1:90

1:180

最小分割单位(度)

1° or 5°

1° or 5°

1° or 5°

1° or 5°

每分钟最大转速(rpm)(马达:2000 / rpm)

22.2

22.2

22.2

11.1

重覆精度(sec.)

单向

1"

1"

1"

1"

双向

2"

2"

2"

2"

净重(kgs)

110

240

280

320

夹持扭力(kg.m)

500

500

600

700

垂直荷重(使用分度盘尾座)(kgs)

250

400

500

600

外观尺寸图

※以上所列规范旭阳公司保留规格修改权力,客户可提出需求规格另定规格协议。
